6AU6推2A3电路图如下，供参考：

6AU6 2A3.jpg

6AU6 2A3.jpg

回复

使用道具举报

15 主题	49 帖子	135 积分

Rank: 2

积分: 135

发消息

楼主| 发表于 2021-4-19 14:53:59 | 显示全部楼层

隔壁坛C3M推2A3电路图，供参考：

C3M 2A3.JPG

C3M 2A3.JPG

C3M 2A3电源.JPG

回复

使用道具举报

15 主题	49 帖子	135 积分

Rank: 2

积分: 135

发消息

楼主| 发表于 2021-4-19 14:57:36 | 显示全部楼层

c3m 2a3 123.JPG

此图工作点更合理，高频更好。

回复

使用道具举报

15 主题	49 帖子	135 积分

Rank: 2

积分: 135

发消息

楼主| 发表于 2021-4-19 15:05:27 | 显示全部楼层

回复

使用道具举报

15 主题	49 帖子	135 积分

Rank: 2

积分: 135

发消息

楼主| 发表于 2021-4-19 15:07:06 | 显示全部楼层

本帖最后由清风明月于 2021-4-21 20:28 编辑



KKE实作，有任何问题可向他请教。

回复

使用道具举报

15 主题	49 帖子	135 积分

Rank: 2

积分: 135

发消息

楼主| 发表于 2021-4-19 15:08:29 | 显示全部楼层

回复

使用道具举报

15 主题	49 帖子	135 积分

Rank: 2

积分: 135

发消息

楼主| 发表于 2021-4-19 15:19:45 | 显示全部楼层

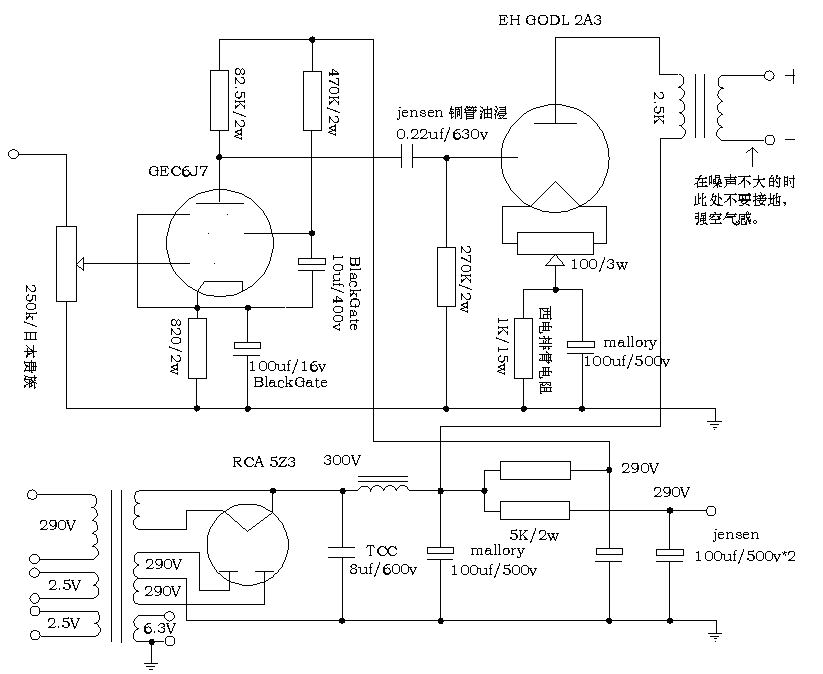

6J7推2A3



回复

使用道具举报

15 主题	49 帖子	135 积分

Rank: 2

积分: 135

发消息

楼主| 发表于 2021-4-19 15:21:48 | 显示全部楼层

牛推6SN7牛推2A3



回复

使用道具举报

15 主题	49 帖子	135 积分

Rank: 2

积分: 135

发消息

楼主| 发表于 2021-4-19 15:25:37 | 显示全部楼层

12AX7并联直藕2A3电路图：



回复

使用道具举报

15 主题	49 帖子	135 积分

Rank: 2

积分: 135

发消息

楼主| 发表于 2021-4-19 15:31:32 | 显示全部楼层

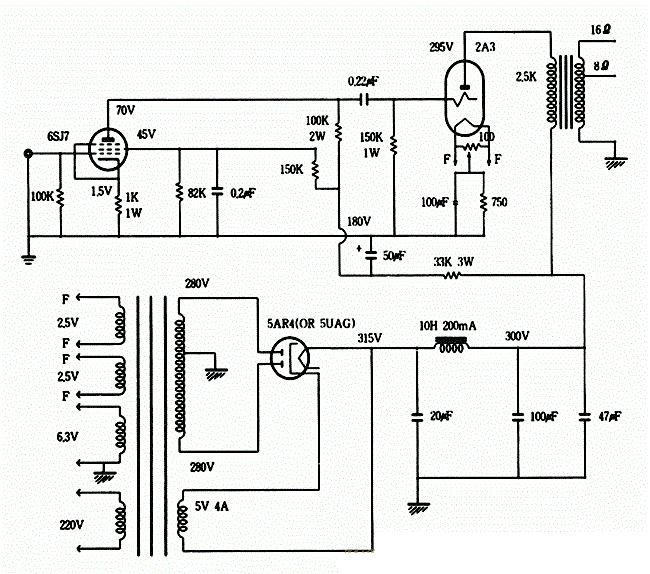

6J8P/6SJ7推2A3电路图：

回复
