英格尔胆前级FS660与6411的应用

以德服人

      应用四、五极管作前级的例子是很多的，如6F2、6J8P、6J5等，在音频放大应用中得到了很好的效果，而用6J1的却不太多，英格尔的FS660前级就很有特色，是6J1作三极管应用在前级音频放大的佳作之一。据赵志英先生称，此电路为日本人须藤氏所设计，只略作改动，电路图如图，须藤氏此人在(实用电子文摘)上作过介绍，是日本胆派高手之一。此电路很简单，成为英格尔的低价位拳头产品之一，用于自焊也是比较可行的。其管子矮小，是制造薄型前级的首选管。从6J1三极管曲线可以看出此曲线跟6N10等极为相似，从曲线可测其跨导，内阻等跟6N10相似，但管子外形却没有6N10大。6N10(12AU7)也是一只烧遍胆界的优秀管，惹人喜爱的曲线使其有了广泛的应用。通过应用，6J1代替也有很好的表现，能代替6N10，声音还更加清丽一些，不拖泥带水(这跟6N3也有关系)。按说后面的阴极输出器也应该用6N10，可却用了6N3(原用6N4)，这是一只中跨导(S)管，内阻却比6N10低2个千欧以上，一是可降低输出阻抗(Ro=1／S)，二是选择较高一些的跨导，对降低输出噪声也有好处(不用6N11、6N6在(音响技术)97年3期上拙文有述，此处不再赘言)。此前级试听结果是低频感比SRPP(6N11)+缓冲器(6N10)要厚些，中频相似，高频延伸稍次(用<雨果发烧碟一)测试)。用于听音比较的系统为“音乐传真”-A2甲类功放+BOSE401音箱。样机外壳为梨木雕制(意大利Urison Research-Mystery One和$msrt．845外壳就是用樱桃木雕制，外观极具魅力，我们的土炮要登大雅之堂，也需打扮)，用分体电源供电。另外要注意：作三极管应用时，因6J1的输入范围没有6N10的宽，要注意这一点。原电路用了直耦方式，为了防止异常，制作时改为电容耦合。

以德服人

作三极管应用时，6J1屏压120V时的输入范围为2V（4V P-P）

柳叶刀

瞎改...................

NATURAL

最后加电容确实是画蛇添足了。

NATURAL

原创也有一款使用6J1的前级，为什么要用6J1呢？便宜还是声音好？

NATURAL

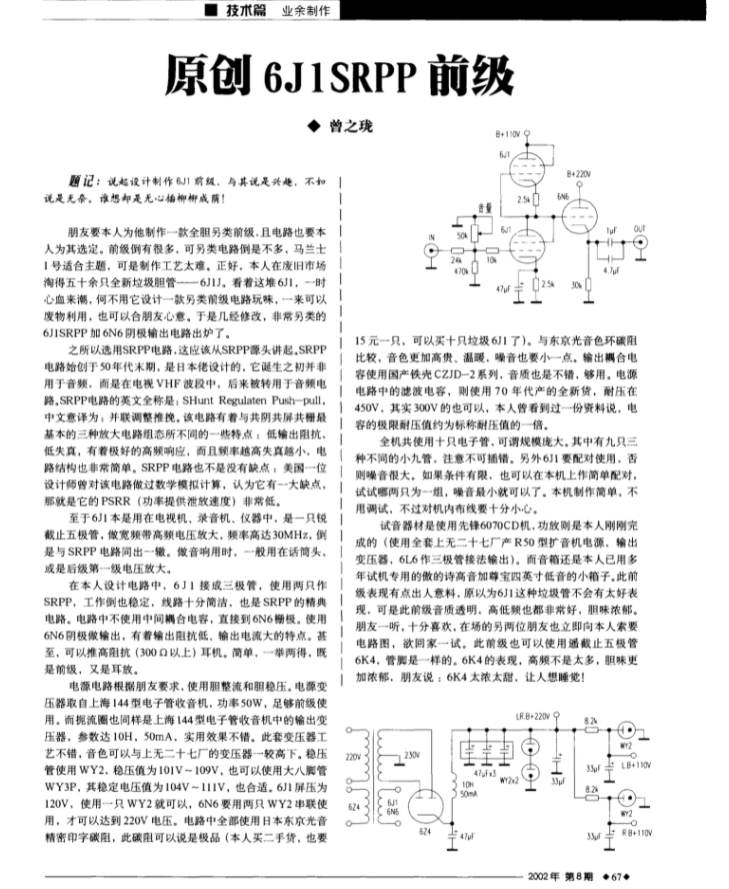

再来一篇，应该是跟原创差不多的电路。
      6J1本是用在电视机，录音机和仪器中的一只锐截止五极管，做高频电压放大使用，频率可达30MHZ，在音响电路中一般做话筒放大或第一级电压放大。
      在本电路中，接成SRPP电路形式，工作稳定，线路简单。电路两级采用直耦方式，6N6做阴极输出，有着输出电流大，阻抗低的特点。甚至可以直接接300欧以上的耳机当耳放使用。
　　要注意的是，6J1需要配对使用，才能保证较低的信噪比。而且本电路对布线的要求也较一般前级电路高。

　　本电路高低频延伸较好，音质透明，很适合现代人的听音要求。

KKE

改电容耦合栅极悬吊吊，工作点都不对了。

以德服人

柳叶刀 发表于 2021-6-6 19:09
瞎改...................

无脑抄来，确实不应该加电容。
谢谢指正。
