高压延时缓冲电路

椰风海韵

2SK2662(K2662)是N沟道场效应管，5A500V，具体参数：
2SK2662.pdf (860.26 KB, 下载次数: 0)

2021-6-23 10:10 上传

点击文件名下载附件

可用IRF840、IRF830A、FQP5N50等等替代。。

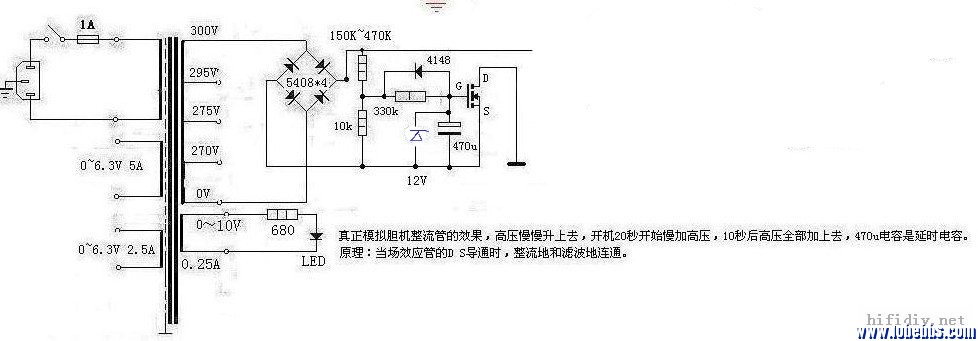

10K电阻上电压不到30V的话加大这个电阻阻值，要保证470UF电容上必须大于8V。这个电路很可靠，600V耐压的场管5A就可以了。
该电路中的330K换成20~50K就够了，4148换成大一点功率的4007，另外场管D、S要反向并一只4007或更高耐压的二极管，最好是快速的，否则如果后面有电感，再多声场管也不够烧。
