利用LT1083构建7.5A大电流稳压器

香颂

设计任何电路板的电源部分时，最常用的稳压器是78XX、79XX、LM317、LM337或类似器件。工程师知道这些控制器安全可靠且易于使用，但它们的电流有限。如果需要更大电流，可以使用ADI LT1083稳压器实现简单实惠的解决方案。

LT1083是一款强大的稳压器，允许调整正电压，并能高效地提供高达7.5A的输出电流。内部电路设计用于输入和输出之间以高达1 V的压差工作。在最大输出电流条件下，最大压差为1.5 V。需要一个10 uF输出电容。以下是值得注意的一些特性：
可调输出电压；
最高7.5 A的电流；
TO220封装；
内部限制功耗；
最大30 V的差分电压。
它可用于各种应用，如开关稳压器、恒流稳压器、高效率线性稳压器和电池充电器。本教程探讨的型号具有可变且可配置的输出电压。还有另外两个型号——LT1083-5和LT1083-12，其输出分别稳定在5 V和12 V。

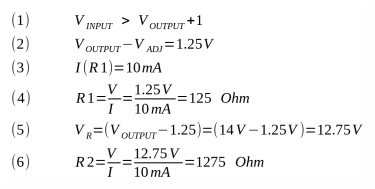

在输出引脚和调节引脚之间，存在一个等于+1.25 V的基准电压。如果将一个电阻放置在这两个端子之间，则会有一个恒定电流流过该电阻。连接到地的第二电阻具有设置整体输出电压的功能。10 mA的电流足以获得此精确调节。通过实现调整器或电位计，可以创建可变电压电源。调节引脚上的电流非常低（大约几微安），可以忽略不计。对于14V电源，以下是计算这两个电阻的步骤，图中的分压器和显示的公式中可以看到这些电阻：
输入电压Vin必须始终比所需的输出电压高出至少1 V，因此Vin > 15 V；
在输出引脚和基准引脚之间，始终存在一个1.25 V的电压；
输出引脚与基准引脚之间的电阻R1中必须有10 mA的电流；
R1的值等于电阻上的电位差与必须流经其中的电流之比；
基准引脚电压等于输出电压减去固定电压1.25 V；
电阻R2中也必须流过10 mA的电流，因此可以通过欧姆定律轻松算出。
当R1 = 125 Ω且R2 = 1275 Ω时，输出电压恰好为14 V。利用3.3 kΩ电位计代替R2电阻，可以获得电压为1V到Vin-1V的可变电源。



3引脚的LT1083稳压器可调且非常易于使用。它具备通常只有高性能稳压器才提供的多种保护功能。这些保护系统可应对短路情况，并在温度超过165°C时发生热关断。出色的稳定性支持创建高质量的电源系统。要确保完全稳定，需要一个150uF电解电容或一个22uF钽输出电容。
