6S6电子管应用

断桥残雪 · 发表于 2021-12-2 17:34:41

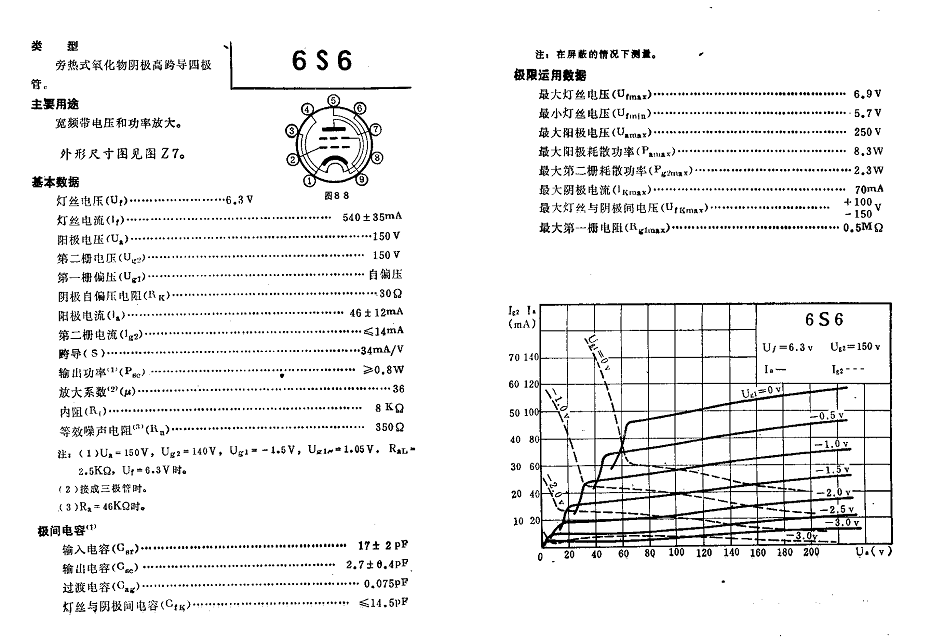

6S6电子管参数：

6S6.rar (127.98 KB, 下载次数: 0)

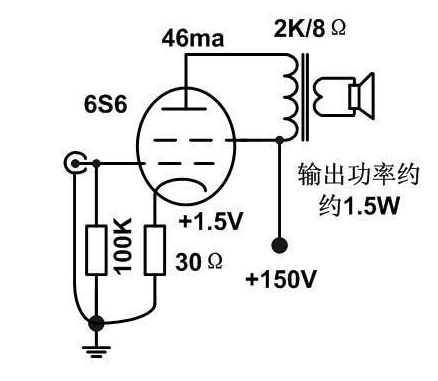

用6S6制作一个小单端是可以的，高跨导可以省略前级电压放大是其优越之处。
田庆松老烧认为在接成三极管接法以后的6S6非常容易自激，这跟管子的高跨导特性有一定联系，在电路中每只管子栅极齐管脚处都要串联有抑振电阻，即使这样仍可能出现个别6S6管子自激红屏现象，当出现这个现象时，只需将出现自激过的管子扔掉或转作它用即可。6S6屏极高压最大为360V，是最大极限安全值，为了功率管的安全可以适当降低使用但绝对不要超过，切记！

断桥残雪 · 发表于 2021-12-2 17:48:40

本帖最后由断桥残雪于 2021-12-2 18:33 编辑

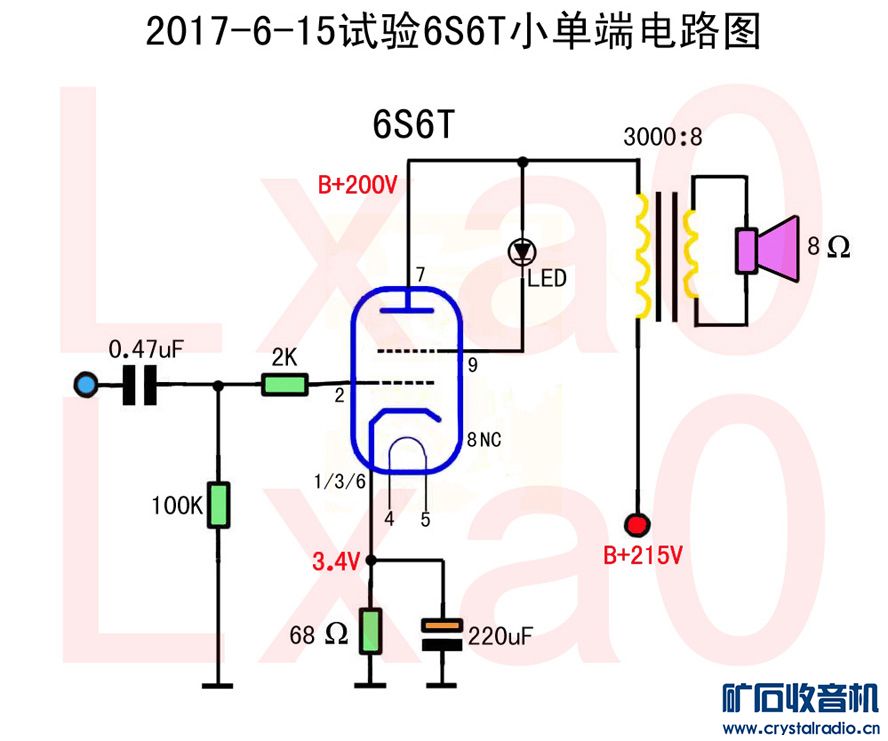

lxa000大佬的6S6单端：

这样的高跨导管，用一只管放大足矣，多一级放大就多一级噪声，多一级失真，电路简单明了可取。

断桥残雪 · 发表于 2021-12-2 17:50:16

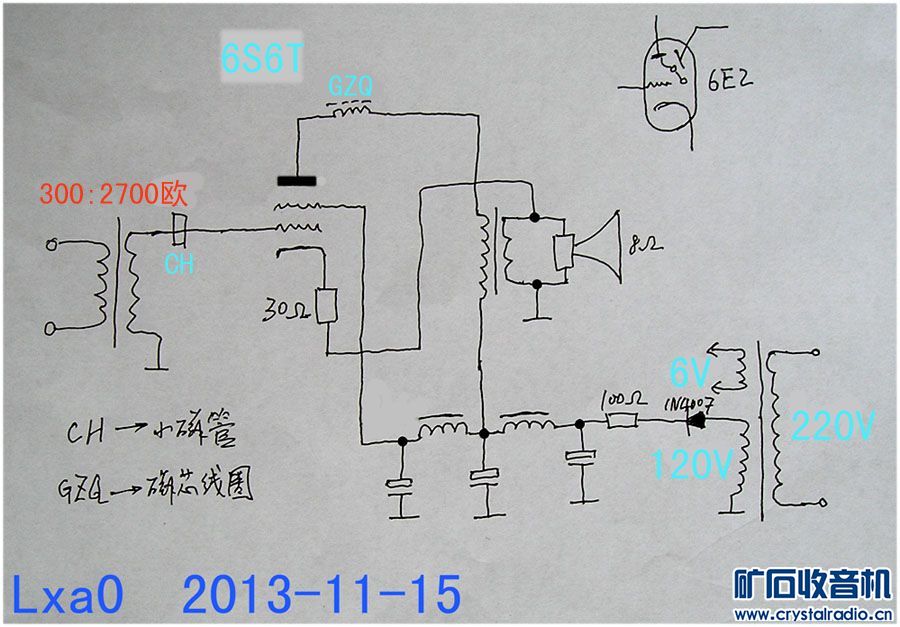

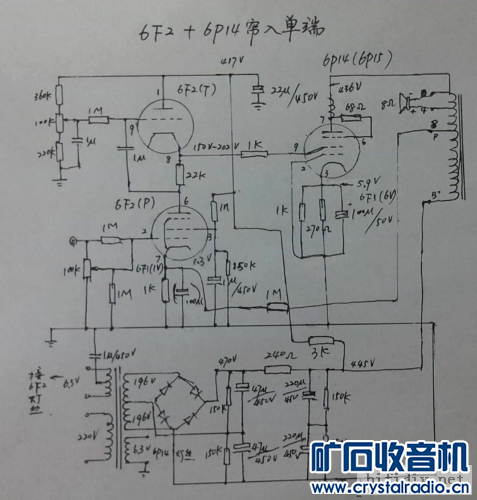

扳道夫大佬的帘入6S6单端：
6S6单端可按这个帘入图做，6P15可用6S6直代，屏压可用到600V，绝对颠覆你的认知。这个电路2013年底装配完成后随机插入一对北京6P15，一直使用至今，已累计通电3.3万小时，等这对6P15挂了之后，插上6S6试试能用多长时间。

断桥残雪 · 发表于 2021-12-2 17:51:21

29BBY大佬表示：你可以把标准接法的6S6贬得一文不值，要是错过了三极管接法，那就走了宝。我曾经亲自扫过6S6三极接法的曲线，除了低屏流区一点点弯折，其余部分几乎是完美的等距平行线，肉眼看不出任何非线性，直热胆的感觉。绿莹莹的曲线配上昏黄的度盘灯，简直是一幅艺术品。这只是直观感受，国外坛有人用水平负载线下的THD来表征各个管的线性，三接6S6排进了前三，表现比某些直热胆还要好。这胆还强在34mA/V的超高跨导和低内阻，做阴极输出，输出电阻数十欧姆。完美的推动管。可惜了解的不多！

断桥残雪 · 发表于 2021-12-2 17:53:51

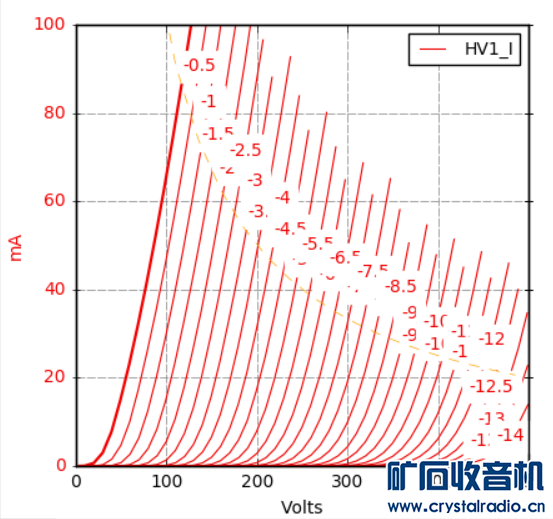

小米气态键盘大佬测的特性曲线：
6S6对应苏联金脚型号6e6P-DR的三接曲线图，屏压扫到最高500V，实际能长期用到多少还需实测，栅压是0到-14V，间隔0.5V，测胆仪都是短时间脉冲测试的；屏耗标注的是算帘栅2W多点在内的10W，想留裕量的话自行再绘制不同耗散功率曲线即可
这个管子容易自激，实际使用时候建议给控制栅和帘栅的接线都套一下磁环，个人认为这样对声音的影响会比电阻更小。
这个管子线性已经不是“很好”的范畴了，大概很可能是线性最棒的旁热管了。

断桥残雪 · 发表于 2021-12-2 18:01:45

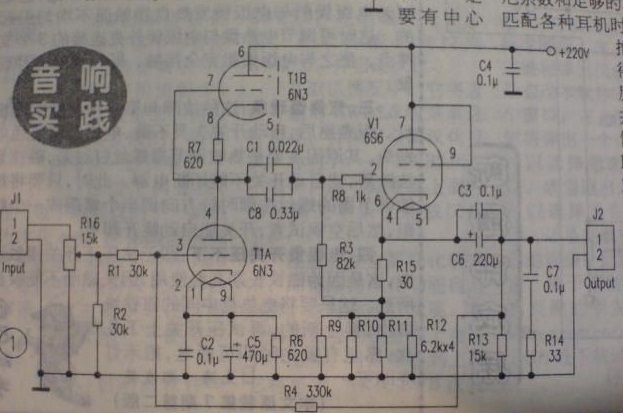

6S6阴极输出耳放

断桥残雪 · 发表于 2021-12-2 18:37:02

断桥残雪 · 发表于 2021-12-2 18:42:06

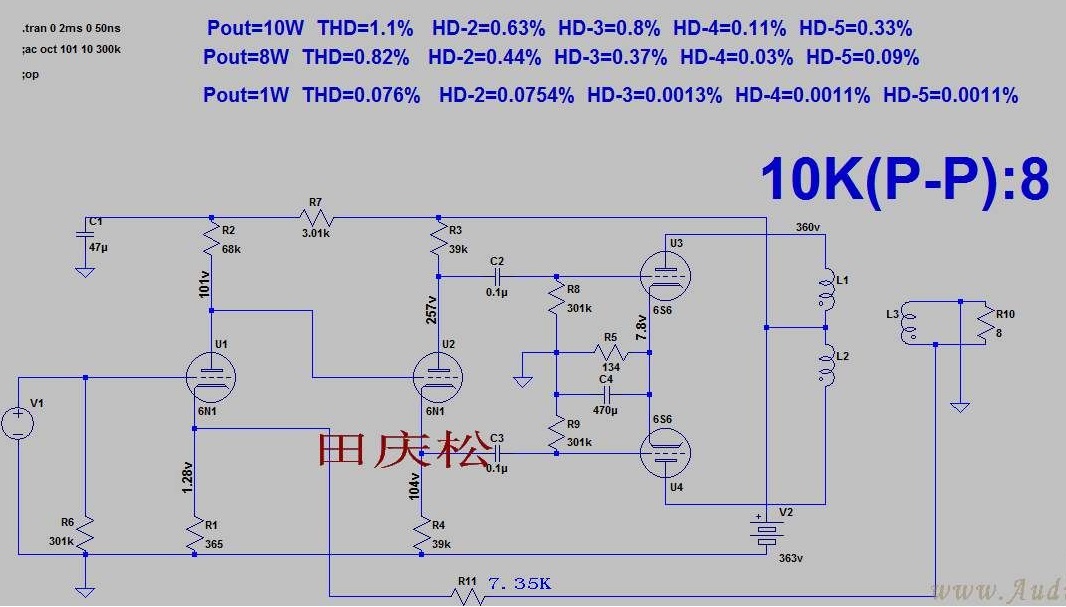

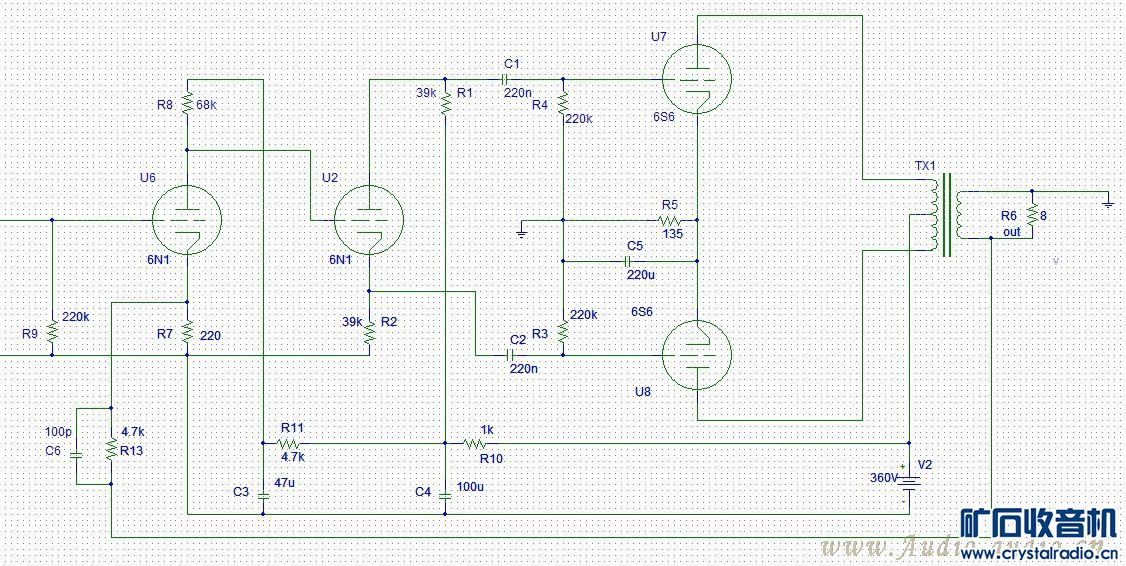

田庆松老烧的推挽线路：

断桥残雪 · 发表于 2021-12-2 19:47:13

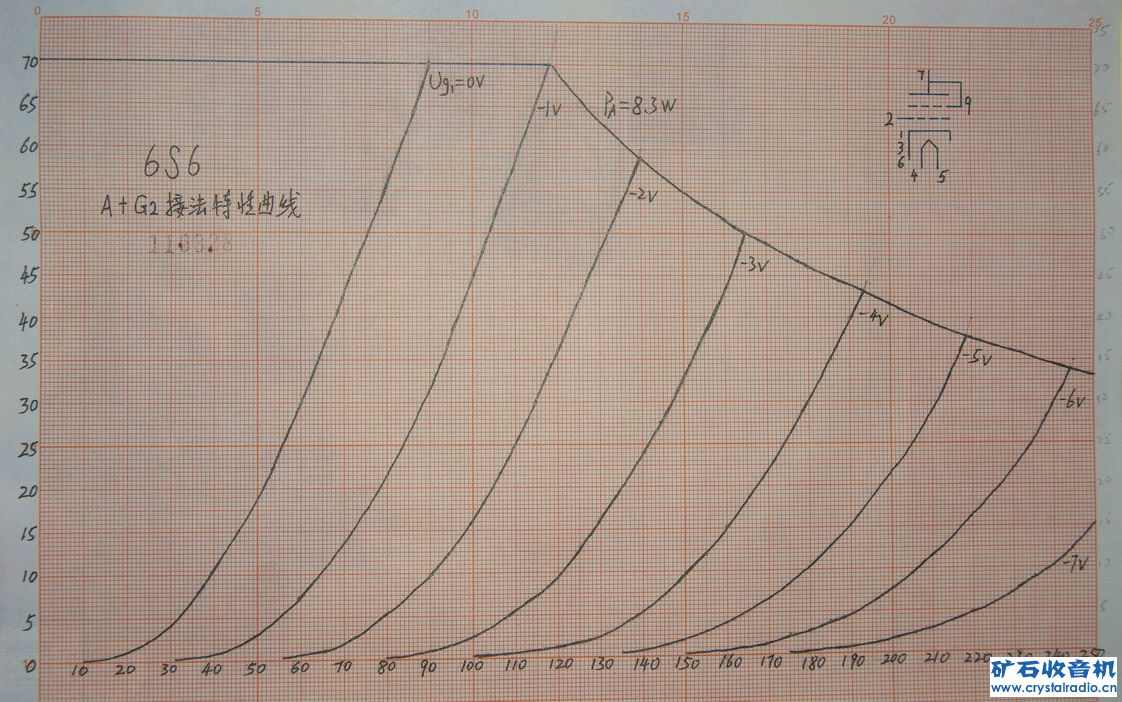

海河老烧测的三极管接法特性曲线：
