SEAS挪威西雅士 H1597-08荣耀系列FA22RCZ 8英寸全频HiFi音响喇叭

CHANSON

参数：


适用箱体：

CHANSON

陷波器参数自己通过调试确定。

CHANSON

这个是八寸全频，还有H1794-08的6寸半全频也不错。

CHANSON

hifidiy大佬csdmq在玩大通P-610时有所体会，摘来参考：
陷波器一般是3个元件，当然还有两个元件的，比如西雅士的H1794厂家推荐的只有一个电感和一个电阻的陷波器，也就是厂家认为他家的喇叭只需要提一点低频就好，高频不需要做提升，其实这时候如果你觉得高频延伸不如普通三分频好，那并上一个很小的电容也未尝不可，至于多大电容就完全看喜好了， 如果在上面再并一个0.47UF的电容带来的效果和改变，对高频的影响绝对比你换一根7N镀银信号线带来的变化大。
再拿我的P610来说，这喇叭整体频响没啥问题，如果我加个陷波器，发现中频有点闷，那我的解决办法就是要么减小电阻，要么加大电容。
如果人声厚度不够，那我可以减小一点电感值……
全频喇叭因为物理规律，我们可以把它们的频响看做中间凸两头凹的曲线，而陷波器正好是中间凹两头凸的特性，所以很多全频喇叭配合陷波器都能有不错的表现，那种认为加了陷波器就不原汁原味的想法确实让很多好全频给埋没了。
当然很多现代全频曲线很直，不加陷波器也可以，但我说世上没有完美的喇叭，用一个陷波器把声音调到自己喜欢的音色何乐而不为呢？
DIY本来就是折腾，这种折腾其实还是立竿见影的，比起换线，换器材要见效明显，而且省事省力省钱。
我这次电阻电容买了十多个，各种组合慢慢调试，这种尝试其实就是DIY的乐趣。

CHANSON

挪威SEAS(西亚士) Exotic F8全频喇叭单元（单价RMB 5000+）是一款融合古典和现代设计的全频喇叭单元，由于使用了高音杯来提升高频响应，一如既往的出现了频响曲线高频段的峰值，如下图的原厂曲线图所示，整个中高频段，呈现连续的走高趋势，这样的曲线如果直接接驳功放使用，听感上会感觉冲、刺耳、平衡度劣化。

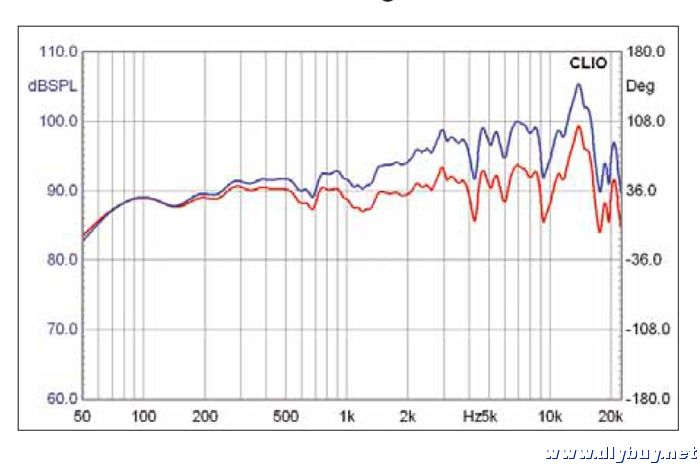

SEAS开出的药方是在电路中串接一个电感L和电阻R两者并联所组成的校正网络，如下图所示。电感L的作用是对频响曲线中高频段出现的宽范围峰值进行衰减，而并联的电阻可以控制其衰减量。加入校正网络后的曲线是怎样的呢？请看下面第二张图片，图中蓝色为喇叭单元直通的频响曲线，红色为加载LR校正网络的频响曲线，虽然曲线的局部仍然有不小的峰谷出现，但已经能够保证技术参数和听感处于一个正确的轨道。

CHANSON

上楼及下楼内容摘自胆艺轩老曹工作室，作者蒙娜丽莎，供大家在制作全频音箱时参考。

CHANSON

二、为什么要使用LCR校正网络？
一直以来，好听的声音一直存在于广大烧友的主观判断和经验上，但作为设计者而言，首先要获得正确的声音，再来刻画一个好听的
声音，世界各大厂牌无不如此。频响曲线的平坦度，是影响声音正确性最重要和直接的指标之一。针对于L.Cao Audio系列产品，LCR网
络的作用，则是压平频响曲线中频或中高频局部凸起的峰值，保持一个合理的平坦度，让声音处于一个正确的水平。

三、电感、电阻、电容的作用各是什么？
我们以F6落地式全频音箱为例，来综合展示一下LCR网络中三个元件的各自作用。
首先我们测试了一条不加载校正网络，让喇叭单元直通的频响曲线，如下图所示：

从上图可以看出，在中高频段的声压值比较高，特别是3k-10kHz这一段，已经超过100dB了，在听感上，会感觉中高频比较突兀，显得吵耳。现在我们把一个0.48mH的电感串联到喇叭单元回路里，再来测试一下曲线，如下图所示：

从上图可以看出，喇叭的中高频，以频率越高衰减量越大的走向被拉低了。玩过分频箱的朋友一定知道，这个结构不就是一阶低通嘛！呵呵，是的。
接下来，我们用一只1u的电容串联在喇叭单元回路里，再次测试一次频响曲线，如下图所示：

从上图可以看出，喇叭基本从高频开始，一直到中低频，以频率越低衰减量越大的走向被拉低了。同理，这个就相当于分频箱里面的一阶高通。
通过如上的实验，我们得出结论：电感L串联在回路里，起到衰减高端频率的作用；电容C串联在回路里，起到衰减低端频率的作用。那么，我们把这两者并联在一起，然后串联在回路里，是什么情况呢？下来我们看看LC两者并联再串联到回路里的频响曲线，如下图所示：

很有趣对吧？其实这就是一个LC谐振回路，电感L衰减高端频率，电容C衰减低端频率，两者重合点形成一个尖锐的谷，从上图看，这个谷值大约在7.3kHz左右。这个频率就是LC谐振回路的谐振频率，换句话说，也就是校正网络的中心频率。
局部频段出现这么尖锐的谷值，肯定是不能听的，于是，我们打算给LC谐振回路再并联一个电阻，来看看情况。实际上，当前的网络中我们可以理解为LC谐振回路已经并联了一个电阻R，只不过这个电阻R的阻值是无限大。好了，我们用一只阻值为10Ω的电阻并联在LC上，再来测试下频响曲线，如下图所示：

此时，7.3kHz这里尖锐的谷值已经被填平了，这个曲线看起来是不是漂亮很多呢？事实上，这也是我们上面所述的“正确的声音”所具备的曲线。现在我们又可以得出结论，LCR网络中的电阻R由无穷大逐渐变小的时候，频响曲线中尖锐的谷值也会随之变小。换言之，电阻R能控制校正网络所对应的频率段被压制的量，电阻值越大，压制的越多，电阻值越小，压制的越少。当电阻值为0的时候，相当于LC被短路，也即喇叭单元直通了。

总结：LCR校正网络（我们称之为阻波器），电感L和电容C决定你需要校正的频率段的中心频率，且电感L的单独作用是衰减高端，电容C的单独作用是衰减低端；电阻R用来控制校正频率段的下陷量。知道这个原理后，大家在知道你手头喇叭单元或者音箱曲线的时候，就能有的放矢的进行校正和微调了。我们的系列产品，都是经过精确测量、计算，以及听音评测最终确定的LCR数值。如果您想微调音色，就可以按照如上原理，调整相关元件数值来进行调整。

四、阻波器校正网络不是分频器
很多朋友认为全频喇叭单元加入元器件之后就不能称之为全频喇叭了，或者说这是个分频器。在本文一开头之所以引用著名厂家SEAS的LR校正网络，就是为了例证外加网络只是为了让参数向着好的方向变更，以获得正确的声音。至于分频器，它的核心是分，LCR校正网络串联在电路中，并没有多出一个喇叭来，没东西可分，所以也自然和分频器半毛钱关系都没有了。
电阻R，根据上面的实测，电阻R数值的变化会影响到陷波器控制频率段的下陷量，电阻值越大下陷越多，中高频越暗；电阻值越小下限越少，中高频越亮。建议电阻R的阻值可以在出厂数值的±1-2Ω左右进行调整，来确定你喜欢的音色。

CHANSON

gjh123：高达110dB声压刻度的曲线完全是在耍流氓，这样的曲线肯定好看，专业电声一般用50dB左右表示SPL。

CHANSON

扬帆远航：这问题我理解是多放面的。
对LC谐振点做陷波按电路来说：LC串联对地是陷波，谐振点低阻抗对地吸收。串在通道上很难算陷波应算带通。LC并联是谐振点高阻应算带阻很难理解成陷波。R在这只是降Q展宽有效宽度及匹配阻抗。
同样一个喇叭怎样接入陷波或说接什么参数的陷波在不同的箱子上是有别的。对于低音斜率衰减的闭箱高端带阻就要重一些，不然高音过重听着很噪。但对倒相箱，辐射器箱低音有明显抬升的箱子高音带阻量还真不能照闭箱硬搬，还要看具体要补平的量。
听音环境也决定了带阻参数，1米听，3米，5米，。。听修成量也有别。空间的声音吸收反射情况也是变量要看的。
人耳的响度要求也不一样，老了高音略提高点补高端听力衰减也不一定是错。

CHANSON

h1597就是一种由低到高的爬坡曲线。官方给的60升闭箱补偿也就是有降Q-6db斜率阻型高端衰减方式。
