  已经说了很久要发这篇帖子,由于工作繁忙,迟迟等到了今天,今天给大家一个详细技术帖子。
  我不得不承认的是,我依旧很白,这篇帖子其实最大的功劳在于坛主,其实真的很感谢他近一个月来的指导,终于从粉嫩迈向了缺黑的旅途,

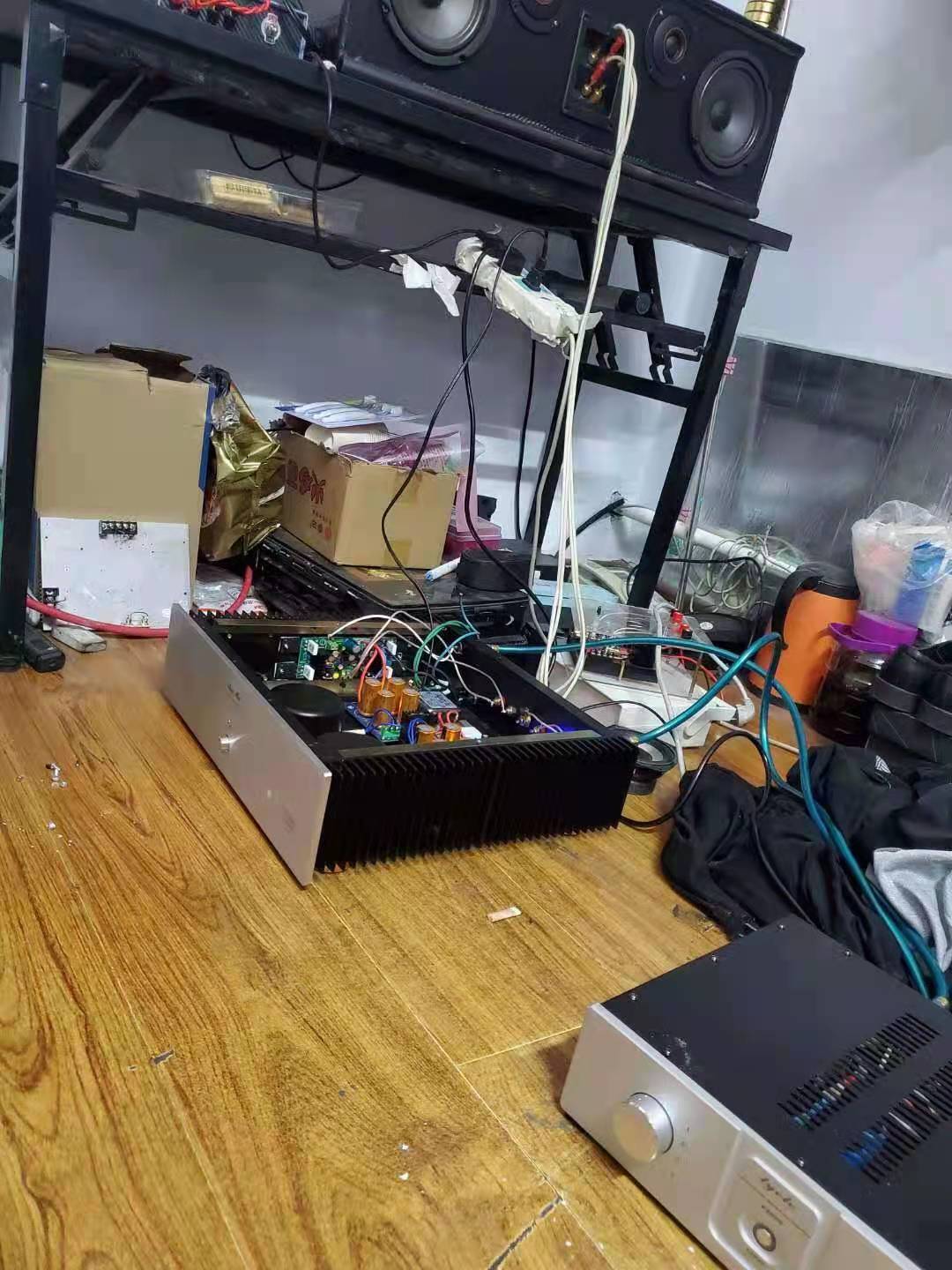

在此之前,我是个钟爱ic的小菜鸟,尤其是3875这种,总是乱搞一团,然后不停的炸管,对于好的声音来讲,总是出现在别人的视频里,突然听说到胆机,所以决定自己试试,我的第一款胆机就是熟知的6p1,而故事也要从这里说起
微信图片_20210309163633.jpg 微信图片_20210309163625.jpg

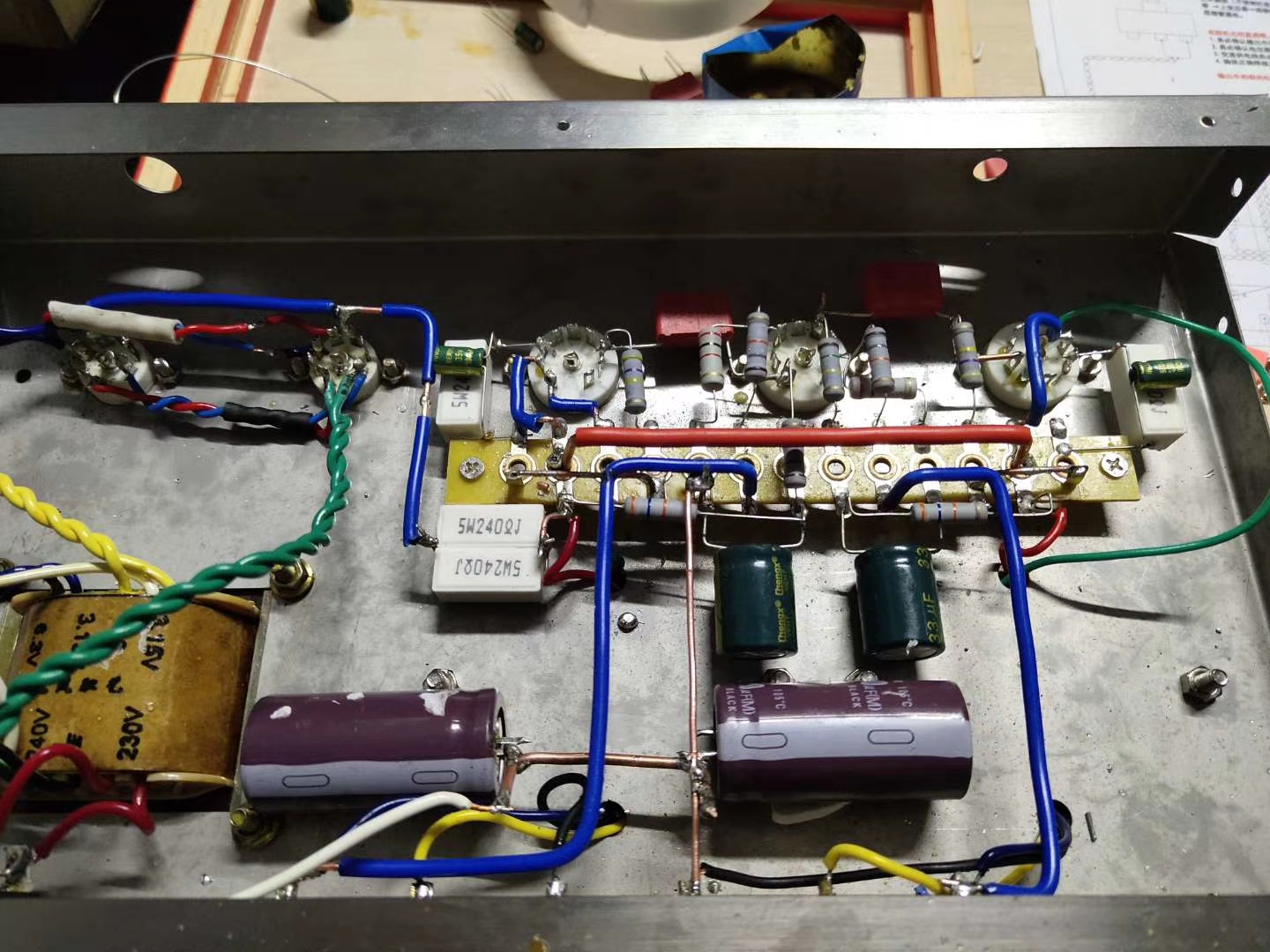

咸鱼300加运费不到的6p1套件,经过了一夜的焊接,第一次试机就出现了打火得现象,仔细检查一番,针脚连错了,改正后正常出声了,但由于套件的电路及配件,说句真心话,毫无胆味儿,真的不如1875更不用说3875,而我却毫无头绪的乱升级,现是换掉了所有的国产管儿,说真的改变几乎寥寥无几,接着换掉了原机带的威马耦合(真假难论),换成了美国得油浸,改变依旧不大。


回复

使用道具 举报

14

主题

115

帖子

355

积分

中级会员

Rank: 3Rank: 3

积分
355
 楼主| 发表于 2021-3-9 16:53:49 | 显示全部楼层
配图错了 6p1套件图纸是这个 微信图片_20210309164854.jpg
回复

使用道具 举报

14

主题

115

帖子

355

积分

中级会员

Rank: 3Rank: 3

积分
355
 楼主| 发表于 2021-3-9 16:58:38 | 显示全部楼层
正在发愁之季,坛主如晴空霹雳,天神降临,帮我修改了图纸,取消了反馈,由四级管改为三极管线路,并且修改了电源部分,虽然原本200多的套件后续投入多出了一倍,但这个过程确是学习了很多,试机后想象中的胆味儿终于迟迟的出现了,但由于变压器原因,依旧不是很理想,但这已经是最大程度的变化了。 基本电路图如下
回复

使用道具 举报

36

主题

87

帖子

301

积分

中级会员

Rank: 3Rank: 3

积分
301
发表于 2021-3-9 17:10:59 | 显示全部楼层
secaizhishen 发表于 2021-3-9 16:53
配图错了 6p1套件图纸是这个

上一帖点编辑可以换掉线路图
回复

使用道具 举报

36

主题

87

帖子

301

积分

中级会员

Rank: 3Rank: 3

积分
301
发表于 2021-3-9 17:11:44 | 显示全部楼层
手工不错,赞一个。
回复

使用道具 举报

14

主题

115

帖子

355

积分

中级会员

Rank: 3Rank: 3

积分
355
 楼主| 发表于 2021-3-9 17:43:14 | 显示全部楼层
某天在某hifi群中无意听到6p13p的声音,真的是动听至极,因此我决定做一台6p13p,查阅相关资料,这是一款用于电视机的电子管,并不是专业音频管儿,但由于特性,这款管子作为音频使用,必然有着不俗的表现。决定这款胆机,将所有要买的配件通通邮寄到家中,结果刚回家就被隔离了,真的是倒霉透了。
回复

使用道具 举报

14

主题

115

帖子

355

积分

中级会员

Rank: 3Rank: 3

积分
355
 楼主| 发表于 2021-3-9 17:50:09 | 显示全部楼层
本帖最后由 secaizhishen 于 2021-3-17 12:51 编辑

配件的清单,基本如下。 1/前级放大两根6n2/后级放大两根6p13p,其实一根6n2就可以,只是我觉得,整机三根电子管不够高大上,所以采用6n2并联,如果你想用一根6n2作为左右声道的前级放大当然是可以的,也可以为你节约三十几块的成本,只需要在我所讲述的图纸中将6n2电阻值变大一倍。
2/某海家变压器 初级220v/230v 次级双290v高压 两组6.3v灯丝供电 一组单ac5v直热式整流管供电(此电路采用石整流,5v抽头闲置)。 5h扼流环
3/  阴极电阻需要大功率电阻,安全起见6n2阴极电阻3w左右   6p13 5-10w左右
4/电源滤波采用bc电容
5/0.22uf耐压>500v  耦合电容 174957of8jhfur3yijybnp.jpg


回复

使用道具 举报

14

主题

115

帖子

355

积分

中级会员

Rank: 3Rank: 3

积分
355
 楼主| 发表于 2021-3-9 17:51:28 | 显示全部楼层
基本电路图如下
回复

使用道具 举报

14

主题

115

帖子

355

积分

中级会员

Rank: 3Rank: 3

积分
355
 楼主| 发表于 2021-3-9 17:57:11 | 显示全部楼层
这些配件的成本并不是很高,电路原理相对简单很多,制作过程也并不是很难,但为了能够让小菜鸟能更直接的体会到音乐的魅力,对此我特意花了一些时间制作了搭棚图↓。
回复

使用道具 举报

14

主题

115

帖子

355

积分

中级会员

Rank: 3Rank: 3

积分
355
 楼主| 发表于 2021-3-10 00:26:09 | 显示全部楼层
由于自己闲置了几个箱子,用铝塑板做了面板,当然最佳推荐的就是铝质或者钢质,因为这不仅提高了你的强度,也会有这良好的屏蔽性和耐热性。整个制作中, 你必须在打孔少预先想好你的变压器极管子的位置,否则在你的内部回有着极其麻烦的走线,这对音质的纯净度是有影响的,毕竟谁也不想伴着噪音听着音乐。
整机的地线极为重要,机箱金属外壳,灯丝双ac抽头中的0线及变压器中的GND抽头都要一个不丢的接地,如果你希望的话,电位器也有有必要用铜质胶带包裹接地的,否则你的噪音将会让你头疼欲裂。其次电源输入及变压器输出的交流线必须采用双线缠绕,许多人第一次做胆机出现噪音的原因就在于此。
6p13在整体表现中胆味极为浓郁,中高频音色极佳,据说胆机的通病就是低音下潜不足,但在这个线路中低音表现确是出乎意料,整体来说三频表现都极为出色。
众所周知,在电容在设备中对音质音色的影响极大,而在这其中影响最大的就是耦合电容。不同的耦合电容应用于不同的电路中,所产生的效果也不尽相同,而我的方法就只有一个,试!分别测试了几种电容对。
1威马4系0.33电容,效果不尽人意,平平无奇。据说10系及黑威马效果不错,但我对威马并无好感,
2网红松下0.1uf油浸电容,我亲切的将他称为小红红。虽然的确有着油浸的味道,但坛主并不向我推荐,在我亲自测试后,觉得声场变窄,音色发污无力,在并联了两个松下油浸后,这种现象得到了很大的改善,如同薄雾中突然变得晴朗,整体音色通透,低音下潜有力。
3,美国cde0.22uf 1200v 这款电容的价格极为亲民,也是我在几次测试中表现最为出色的,声场极宽,人声表现极为丰富,余音环绕般的体验
4,cde0.22并联0.1油浸, 和单个0.1uf区别并不是很大,朦朦胧胧,虽然6p13本身的特质也是极为耐听,但这并不是我想要的最佳状态
