Sigma22可调稳压电源

断桥残雪

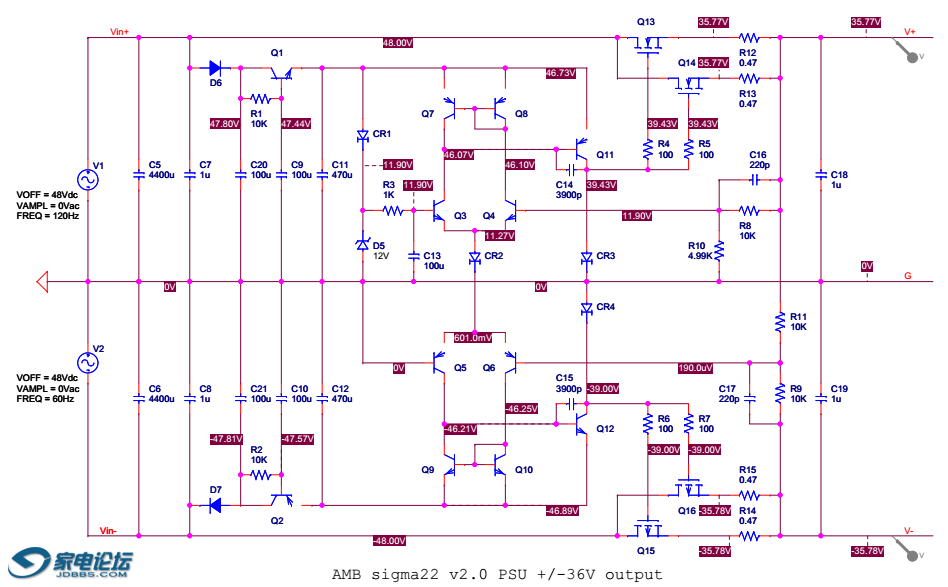

一个甲类输出的电压型运算放大器。前面预稳压给差分和放大级以及电压参考供电，然后输出是MOSFET，结构非常简单。其线路如下：

如果把R10改成可调电阻，那么输出电压也可以调整了，这电源的输出不同的电压范围，D5也要改参数的。
原版只适合耳放用，不适合功放用。可改用K1058、J62这类对管并联以获得更大的电流输出能力，可用来为大电流场合供电。
MOS管输出的，输入电压要比输出电压高不少，输入低了调整的MOS管都驱动不了，驱动不了可能就纹波大。如果负载一大波纹就大，可检查一下输入和输出电压压差是否足够。
β22版本线路如下：

断桥残雪

网上不乏对这个电路的赞美之声。Sigma22电源，在音响界中有着极高的赞美度，但是知道和使用的人并是很多，相信大家用洼田稳压电源的人比较多点，还有就是串联式甲类稳压电源，本人在很久之前就用过串联式甲类稳压电源，用来替换用78XX,79XX 系列IC供电，用了串联式甲类稳压电源供电的运放前级，声音立杆见影，脱胎换骨的感觉，特别是高频的廷伸与细腻度，都比78XX,79XX系列的好太多，而这个sigma22电源更加优秀。

某店还对线路做了修改：
1. 输出的0.4欧姆电阻兼容立式（脚距10mm）与卧式（脚距20mm）两种封装；
2. 四个电源调整管可以立式安装，也可以卧式与机箱底部安装，卧式上螺丝固定位在板子上开有U型槽，更方便了；
3. 主滤波电容兼容直径30MM-35MM，脚距10MM和直径18MM，脚距7.5MM两种；
4. 输出电压调整用的R10，兼容1/4W电阻与3296微调两种封装；
5. 元器件引脚焊盘采用热焊盘处理，大电流的地方特殊处理，保证满足性能同时又兼顾到好焊接；
6. 电源输出接线端子有三个端子同时支持脚距3.96MM和5MM，另外两个只支持5MM脚距的端子，适应性更广泛；
7. 由于是2 oz的铜厚的原因导热散热比较快，请使用50W以上的烙铁焊接以保证焊接质量；
8. 板子的输出电压调整关系如下：

Output Voltage R10 Value Zener Diode(D5)
±36V 4.99K  BZX55C12(12V)
±30V 6.81K  BZX55C12(12V)
±27V 7.87K  BZX55C12(12V)
±24V 10K     BZX55C12(12V)
±15V 39.2K  BZX55C12(12V)
±12V not installed  BZX55C12(12V)
±9V   not installed  BZX55C9V1(9.1V)
±5V   not installed  BZX55C5V1(5.1V)or LM336-5.0(ADJ pin unused)

输出直流电压与变压器次级交流电压的关系如下：
Output voltage        Transformer secondary
±36VDC        dual 35V or 70VCT
±30VDC        dual 30V or 60VCT
±27VDC        dual 25V or 50VCT
±24VDC        dual 25V or 50VCT
±18VDC        dual 20V or 40VCT
±15VDC        dual 18V or 36VCT
±12VDC        dual 15V or 30VCT
±10VDC        dual 15V or 30VCT
±9VDC        dual 12V or 30VCT
±5VDC        dual 9V or 18VCT

断桥残雪

摘自网络上一些发烧友对sigma22电源的评价：
Sigma22（西格玛22稳压电源）提供了理性、稳定、内敛的平衡感，并且最大的特点是，背景即黑，像是黑洞般一样的黑，让naim的声音独立度更上了一层楼。
原先使用了NAP140，后来装上了naim稳压，却觉得有那么一点不足之处，脑中想起了Simga22这款高性能设计，索性图一下，自己Layout了板子回来接上使用。接上之后，我知道什么叫做“解放灵魂之声”了，Sigma22提供了理性、稳定、内敛的平衡感，并且最大的特点是，背景即黑，像是黑洞般一样的黑，让naim的声音独立度更上了一层楼。
小弟家中一般用CRC滤波总是会听到并联电路干扰的噪音。用了Sigma22，可以很笃定跟大家说，底躁是0是0是0是0！Sigma22的PSRR之好，让我即便贴近喇叭，也完全听不到噪音；从此，冰箱启动，冷气启动的噪音，我的音响系统彷佛开了金钟罩，一点儿影响也没有！ 而这是我原先没有预期到的。
我只是想利用S22进行稳压，不用用到体积庞大又多的电容（S22等效于很多大电容），S22用洪荒之力阻挡了电网中的几乎所有污染（至少audible范围内全都阻挡掉了！）
曾经使用过套装的S22，却不小心短路，发现S22最大的缺点是没有保护机制，因此在我设计的版本中，仅加入了保护的保险丝，而保留了原汁原味的Sigma22。是的，我们也可以从上图的响应曲线发现，S22是优异的。
当然，指标跟听感不见得有关系，但只能说，换上Sigma22，Naim的灵魂彻底从洪荒被解放出来了！

Sigma22特点：
1、低噪音，高PSRR
采用全分立误差放大器，增益达到102.5dB，使用capacitance multipliers来增强PSRR （power supply rejection ratio）。
整体可分为三阶段，第一阶段是差分放大与电流镜current mirror/定流源；第二阶段则是电压放大级（VAS），第三阶段采用场管当作 source follower。
难能可贵的是，输出的噪音在负载之下，仅约uV等级！ 这比起常见的mV少了三个级次，差了将近一千倍。
2、无电流限制
简单来说，大电流输出的场管MOSFET并没有输出的电流限制，只要散热够给力。输出的限制瓶颈在于牛的瓦数，整流的二极管，以及保险丝（但注意，原版并没有在板上使用保险丝……）
而无电流限制的特性，则使S22得以支持许多瞬间的大电流需求，尤其是功放。只要你要电流，S22准备好了。
3、超高带宽
全分立设计的S22让带宽有了最佳的拓展。由于S22的输出阻抗甚至比最好最贵的low-ESR 电解电容还低，因此S22的快速充放电速度大于传统的大水塘电容。惊人的是，S22的输出阻抗仅是μΩ等级（一般电容约为mΩ等级，差1000倍），事实上，测量时的测试线占了更多比例的阻抗，因此数值还是被高估的。
对于容性负载，即便高达10000μF，S22也能从容自若，这使得S22有了更多应用的可能性。
4、输出弹性
S22的输出电压可调，主要决定于zener二极管以及两个电阻的比值。
常见的输出电压为Typic ±5V, ±9V, ±10V, ±12V, ±15V, ±18V, ±24V, ±27V, ±30V or ±36V. （甚至可以更高）
5、Tracking rails
正负出系统间存在着Tracking，也就是负电输出会随时跟随着正电，这让电压对称，也大幅增加了共模噪声抑制比（CMRR），更避免了开关机的爆音。
以下是输出电压与设定的范例：
Output voltage        R10 value           Zener diode （D5）
±36V                         4.99KΩ               BZX55C12 （12V）
±30V                         6.81KΩ               BZX55C12 （12V）
±27V                         7.87KΩ               BZX55C12 （12V）
±24V                         10KΩ                  BZX55C12 （12V）
±18V                         20KΩ                  BZX55C12 （12V）
±15V                         39.2KΩ               BZX55C12 （12V）
±12V                         not installed        BZX55C12 （12V）
±10V                         10KΩ                  BZX55C5V1 （5.1V） or LM336-5.0 （ADJ pin unused）
±9V                           not installed        BZX55C9V1 （9.1V）
±5V                           not installed        BZX55C5V1 （5.1V） or LM336-5.0 （ADJ pin unused）
6、多组输出
由于强大的供电能力，Sigma22预设了4组输出，以适应比如平衡放大的板子。

7、变压牛选择
Output voltage        Transformer secondary
±36VDC                   dual 35V or 70VCT
±30VDC                   dual 30V or 60VCT
±27VDC                   dual 25V or 50VCT
±24VDC                   dual 25V or 50VCT
±18VDC                   dual 20V or 40VCT
±15VDC                   dual 18V or 36VCT
±12VDC                   dual 15V or 30VCT
±10VDC                   dual 15V or 30VCT
±9VDC                     dual 12V or 30VCT
±5VDC                     dual 9V or 18VCT
简单来说，S22必须保留8~9V的空间来维持MOSFET的运作以达最佳效果。

断桥残雪

来自耳放的SIGMA22电源板非常优秀，国外网站有非常详细的制作指导，所以非常容易制作成功。近日得闲为自己山寨的金嗓子C200V前级做个电源板，希望不会失望。原因是因为原来搭配的电源非常普通，许多朋友实践后发现用普通稳压二极管会有高频底噪，必须靠加大电解容量才能抑制！
原理图：

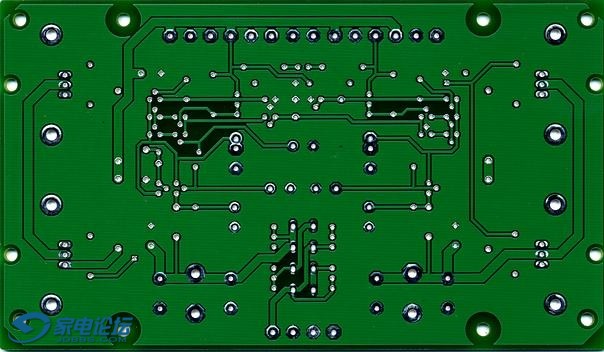

原版PCB图：
