来研究一下807帘栅输入特性。
本人测试了一下807帘栅电压在50V、100V、200V条件下的屏极电流，与RCA的6L6非常相似。

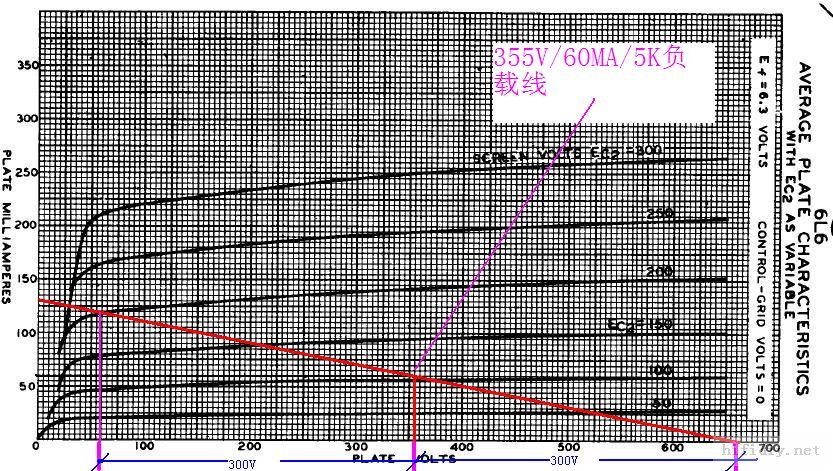

那么就用6L6的帘栅特性来分析807吧。
其帘栅特性大概有以下特点：
1、线性非常好，150MA以下的线性几乎理想化；
2、跨导很低，大约0.6MA/V；
3、正因为跨导低，需要很高的驱动电压，在355V/60MA/5K条件下，驱动电压达200V P-P，
   比300B还难驱动；
4、帘栅极需要驱动电流。

以下是实验电路，输入级采用了一枚冷门高U管，12脚的6AY11。主电压放大级
和807的帘栅驱动采用了GE的三五极复合管6BA8，其三极管部分线性好动态大，
内阻比6SN7略低，五级管接成三极管来驱动807的帘栅极。6BA8五极管接成三
极管后0栅压、屏压100V情况下屏流约30MA，与国产6N6相似，很适合作阴极
驱动。
为获得较大的电压放大级的动态范围，6BA8三极管部分的供电电压超过400V，
静屏阴电压在200V左右，动态范围达280V P-P。

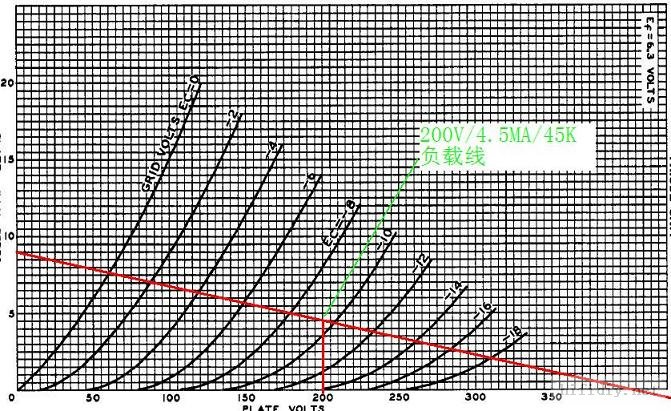

这是6BA8三极管部分的负载线，这一级很重要，必须要超过807帘栅200V P-P驱动的要求。

无想牧歌

作者：mosmos

为了尽量减少谐波失真，尽量做大了电压放大级的动态，供电超过了410V。
阴极输出部分的静态屏压也在250V左右，也是为了扩大动态。
末级807的阴极没有直接接地，而用了一枚270欧电阻，为的是抬高一点阴极电位，不至于6BA8阴极在很负的半周时出现截止而使得谐波失真增加。最大不变形正弦波峰值11V，输出功率大约（11V/1.414）平方/8欧姆=7瓦。
807不太适合作帘栅输入做胆机，因为它需要的推动电压太大了。EL509等电视机用行管就不错，不需要较大的帘栅电压，帘栅输入时跨导较高而不需要较大的推动电压，线性也比标准接法时好很多。

实作信燥比非常高，90DB的喇叭，耳贴上去也听不到一点哼声。
实听效果，与标准接法相比，声音线条非常清晰，透明度很高，低音略欠，但也与标准接法基本相当，
声音特点有像全场效应管甲类功放。
