聊聊FD-422这个国产白菜管及单端电路

布朗早春 · 发表于 2021-4-15 16:39:04

本帖最后由布朗早春于 2021-12-22 16:25 编辑

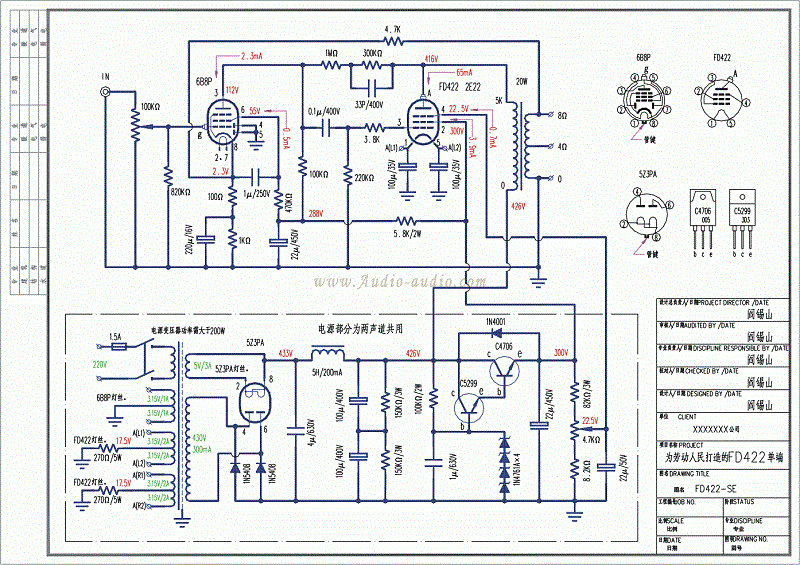

   FD-422本是一只高频功率放大管，用在短波电台上作等幅或调幅功率输出用，调幅方法有屏极调幅、栅极调幅和帘栅调幅等，一般的小型移动电台为兼顾能耗和频率稳定度的考虑常采用功率管帘栅调幅，在用帘栅调幅时再在帘栅极(原文如此，应为抑制栅)加上适当的偏压，FD-422就是为这持定用途设计的一只管子。手册上也标有Ug3加有+22.5V的电压，我们把它用作音频功率放大之用时，也可以利用此管的帘栅极(原文如此，应为抑制栅)能加正偏压这一特性，在帘栅极(原文如此，应为抑制栅)加了一定的正偏压后管子的跨导和内阻会有所变化，实作的功放级放大输出效率就会有所提高。
   直热电子管FD-422最大屏耗有30W，制作单端功放功率可达8W，人声表现细腻真切、音色温暖甜美，弦乐细节丝丝入微，动态韵味十足，这充分体现了直热电子管的特色。
由于FD-422国内库存巨大，因此市场价格不高，是真正好声的国产白菜管。    這机子功率輸出級是自給偏壓設計，陰极電壓為25V，現在在抑制栅极加上+52V正偏壓，即實際上等于在FD422管子的陰极与抑制栅极之間加了27V的正偏壓。

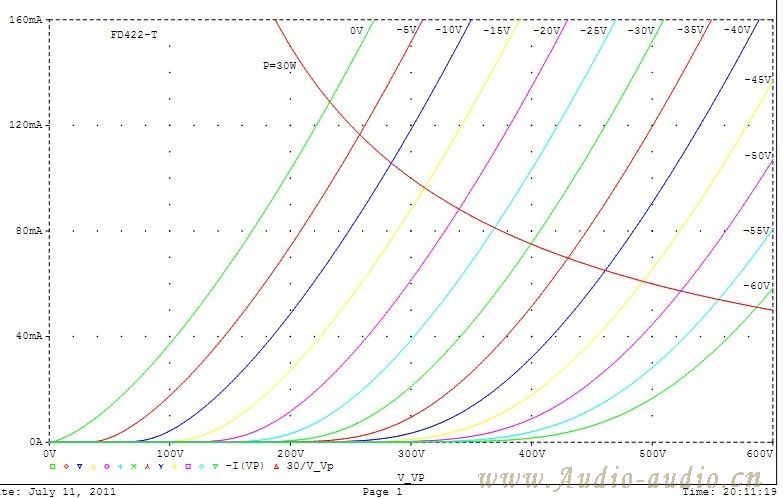

FD-422参数如下:

FD422参数.pdf (199.83 KB, 下载次数: 4)

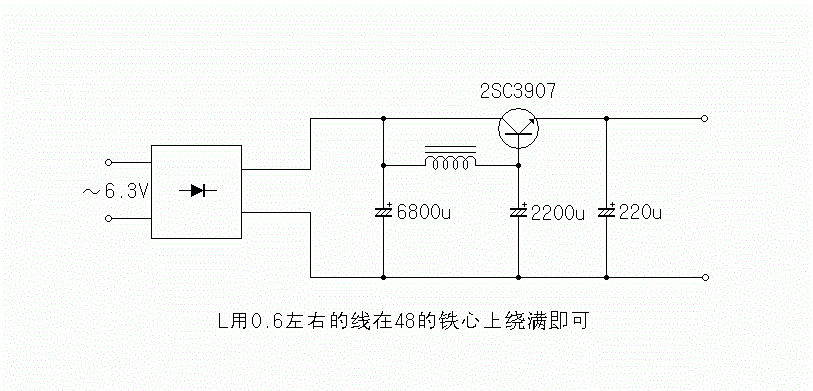

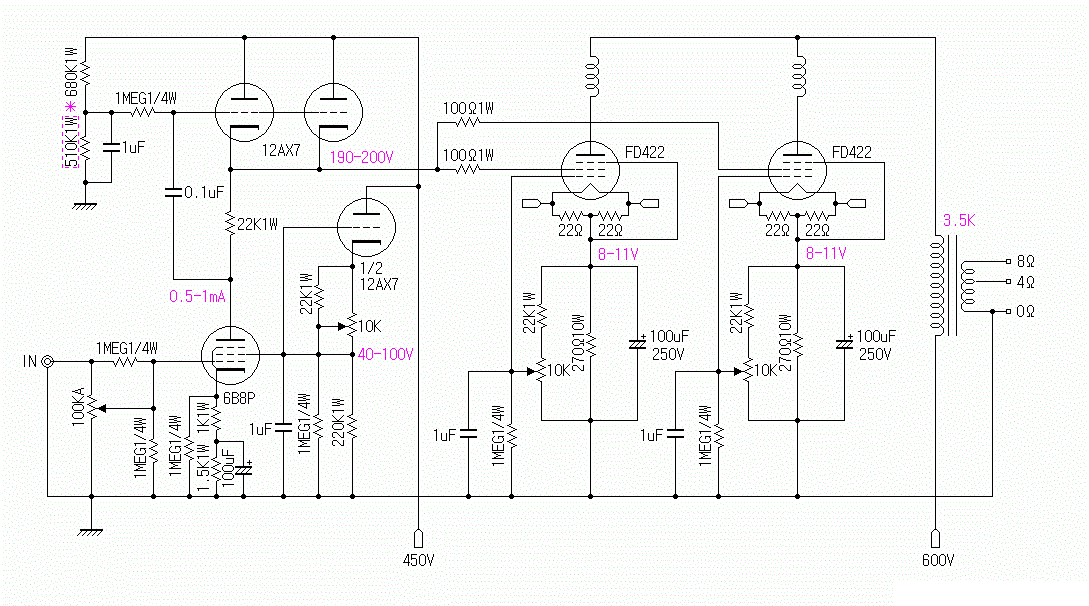

FD-422直热管的应用技巧就是需要处理好灯丝噪音，一般可以采用直流电灯。但是老烧都说要真正的领略到FD422的超凡魅力、音色要多一点灵气时一定要用交流灯丝，此时一定要用双线并绕的带中心抽头灯丝电源牛，这是降低交流声的关键。
如果交流点灯时实在无法降低灯丝噪音，也可以采用肖特基管半波整流的方式来点灯，两个声道管子的灯丝接成电流相反，并注意好使两个声道的灯丝直流电流在灯丝牛中产生的磁场相互抵消，在使用一段时间以后两声道管子尽量互换一下，以延长灯丝寿命。

布朗早春 · 发表于 2021-4-15 16:51:57

本帖最后由布朗早春于 2021-12-22 16:25 编辑

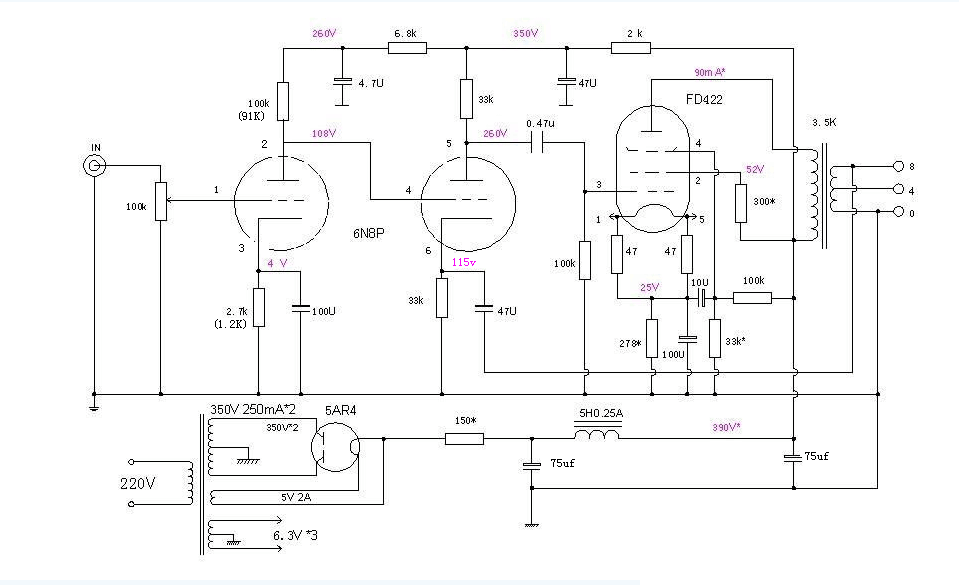

下图是网上非常有名的“真正的領略到FD422的超凡魅力！音色要多一點靈气時一定要用交流點燈絲！”电路图，原作者网中人。

   此图47uf反馈电容是其特色，可以大大降低灯丝噪音。同时抑制栅加有+20多伏的正偏压，管子的跨导和内阻会有所变化，功放级放大输出效率也有所提高。注意52V应为抑制栅电位。
這台用6N8P兩級推動、標准接法自給偏壓的FD422作單端輸出合並机，交流點燈絲，高壓電源用石整流的∏型濾波組合，用一只5H 200MA的扼流圈，用了二只原装400wv75uf的nichicon电解电容，這電解電容內阻低放電速度很快，只用二只75uf作濾波，全机工作時高壓B+的紋波電壓就只剩30mv了，這得益于該電解電容有很快的充放電速度。
   推動級是6N8P直耦兩級作電壓放大和推動，線路經典性能好，它能推好2A3和300B，這里就不多說了。問題是本机沒有采用慣常的大環路負回輸，在這是將推動級的陰极電容負极接于輸出牛的8歐輸出端，這樣只在推動級和強放級之問加了約8db的負回輸，意料中的事情發生了！推動級的輸出阻抗大幅降低了，控制力驅動能力大大加強了，即使是大家都認為很難解決用交流點燈絲的單端FD422徹底地馴服了！細調了FD422的燈絲平衡電阻后兩聲道的殘留HUM聲各僅為2.6mv和3mv，由此証明了制作直熱膽FD422單端功放用交流點燈絲是完全沒有難度的，但是該机在剛開机推動管6N8P還未進入狀態時有短暫的很輕的嗡嗡聲，十几秒后，隨着推動管陰极熱起來就靜下來了，兩喇叭在距30CM遠几乎听不到任何噪聲了。
   B+電壓為385V，我讓兩只FD422工作在极限狀態，帘栅壓約383v，抑制柵也加了+52v，兩管屏流84ma，陰极電流90ma，標准接法功率輸出：2X10W RMS。這時FD422屏耗約為30W，連開五六小時完全正常！在市電電壓升高到230V時，FD422的屏耗也升至約33W了，連開几小時的時侯在黑暗中透過管壁的石墨涂層看到屏极兩面開始有很暗很暗的微弱紅色了，在這時，任由你把音量控制旋扭擰到听出很大的失真時，FD422照樣面不改容地正常地工作！
   FD422在抑制柵接在陰极時輸出功率為8W，在帘栅(原文如此，应为抑制栅)加上相對于陰极+27V的正電壓后，屏流基本沒變化，但效率卻可以大幅提升了20%多！真是錦上添花！FD422不愧是一只性能強悍的勁膽！晚上熄燈后看著FD422膽黑色的內里，粉藍色的幽光令你有點點的幻想，但是！FD422嬌艷厚潤的音色絕不會輸給現時大部分的名膽！

布朗早春 · 发表于 2021-4-15 17:06:21

本帖最后由布朗早春于 2021-12-22 16:27 编辑

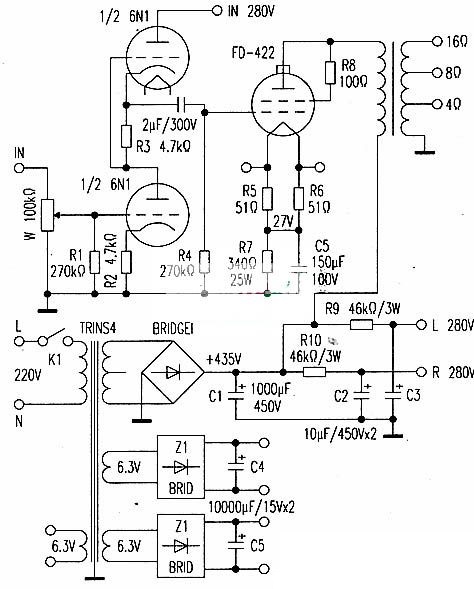

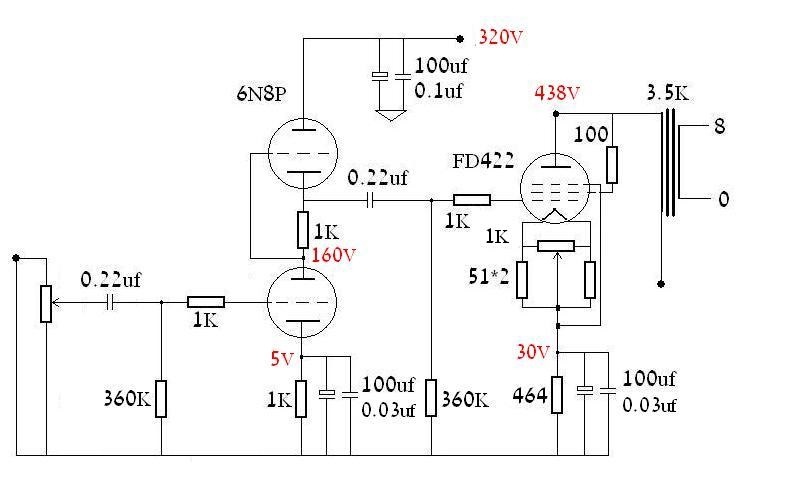

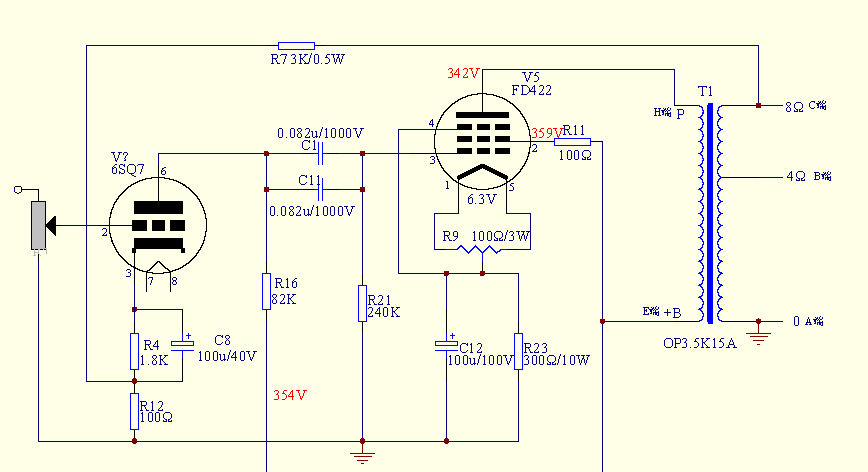

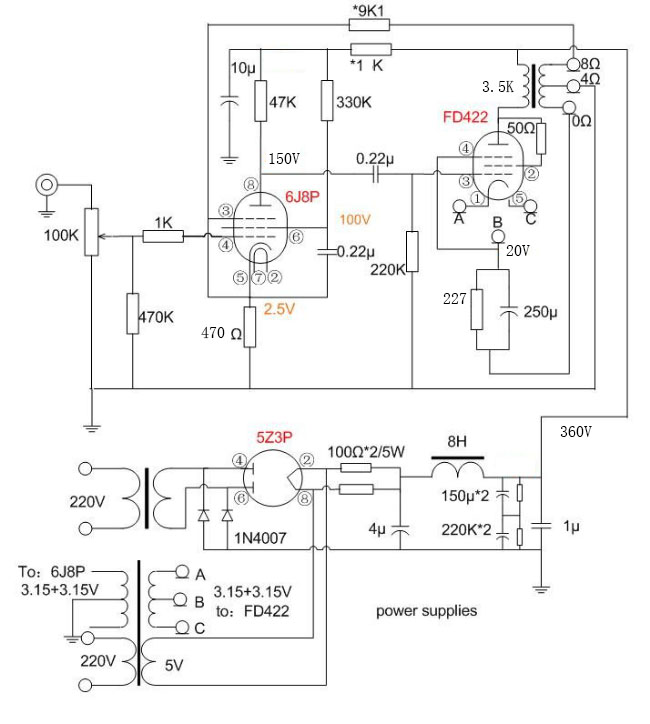

三极管接法的FD-422如果再加上一定量的负反馈，交流灯丝噪音相对来说更容易控制，标准接法还是尽量上直流灯丝。SRPP(此电路应为u随) 6N1推动三极管接法FD-422电路如下：

音频信号由输入端子送入，经100kΩ音量电位器后送到输入级6N1电子管的栅极，R1是栅漏电阻。6N1是一只解析力高、音色柔和的胆管，适合SRPP电路。
SRPP电路的特点是高频放大线性较佳，输人阻抗高，输出阻抗低，失真小，频响宽阔，动态范围大，高频瞬态响应好，音质清丽柔和。SRPP电路具有共阴极放大与阴极跟随器的优点，能使输人级与功放级达到最佳的阻抗匹配。
功率放大级由FD-422直热式五极管接成三极管，组成单端甲类功率放大电路。屏极负载阻抗3.5KΩ，屏极电压416V，阴极电压27V，屏极电流77mA，采用自给栅负压方式。功放级的功耗为P=UI=(416-27)×0.077=30W。按照甲类功率放最大输出效率25％计算，本机最大输出功率为P=30×0.25=7.5W。
电源是保证本机性能的重点，必须施以重料，才能给电路提供充沛的动力，电源变压器功率需要250W以上。为了降低电源内阻，可采用晶体二极管整流和大容量的电解电容器滤波。本电路所用的是意大利“红衣主教”1000uF/450V电解电容器容量有些过大，实际可以用100uf-220uf电解电容。
元器件是影响放大器音质的重要因素。输出变压器、音量电位器、电阻、耦合电容、阴极旁路电容和电源滤波电容均会对音质产生影响，所以应仔细挑选。不要认为胆管价廉，对其他元件就随便、马虎。
输出变压器是全机关键，需要使用20W以上成品。级间耦合电容和阴极旁路电容是影响音质音色的重要元件，无论挑选何种品牌或二手拆机件，其耐压要足够且不能有漏电，容量要接近，不要相差太大，最好能够配对，有条件首选油浸电容。
