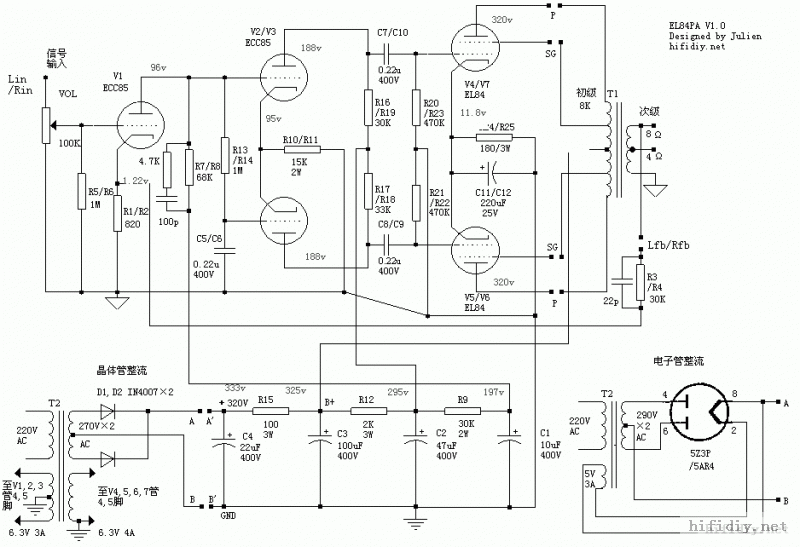

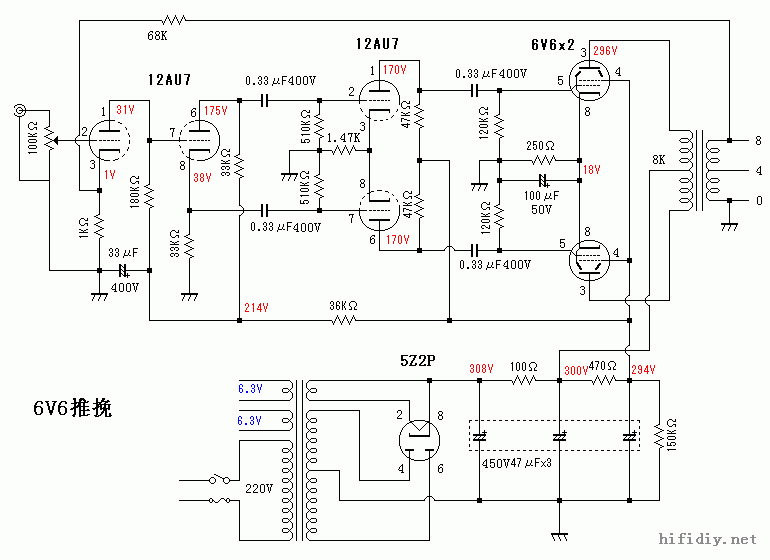

几个相同架构的推挽电路

NATURAL · 发表于 2021-12-16 18:27:46

NATURAL · 发表于 2021-12-16 18:28:56

香颂 · 发表于 2021-12-16 18:32:51

香颂 · 发表于 2021-12-16 22:16:22

五级管的线性差，做单端时可以做成偶次谐波居多，做推挽时则一般以奇次谐波为主。
当用差分或者长尾倒相时，则奇次谐波可能更甚。相对来说，倒相级用分压或者自平衡方式，可以减少奇次谐波的形成。
从减少奇次谐波失真角度来讲，三极管更适合做推挽。推动级也尽量使用三极管。
另外，可以通过改变上下两端的平衡来调节偶次谐波的量，使奇次谐波的比例下降，但总失真会变大。

香颂 · 发表于 2022-5-22 02:45:06

本帖最后由香颂于 2022-5-22 02:50 编辑

香颂 · 发表于 2022-5-22 02:46:13
