屏阴分割倒相甲类推挽功率放大器

香颂 · 发表于 2021-3-15 11:10:12

本帖最后由香颂于 2021-6-23 10:23 编辑

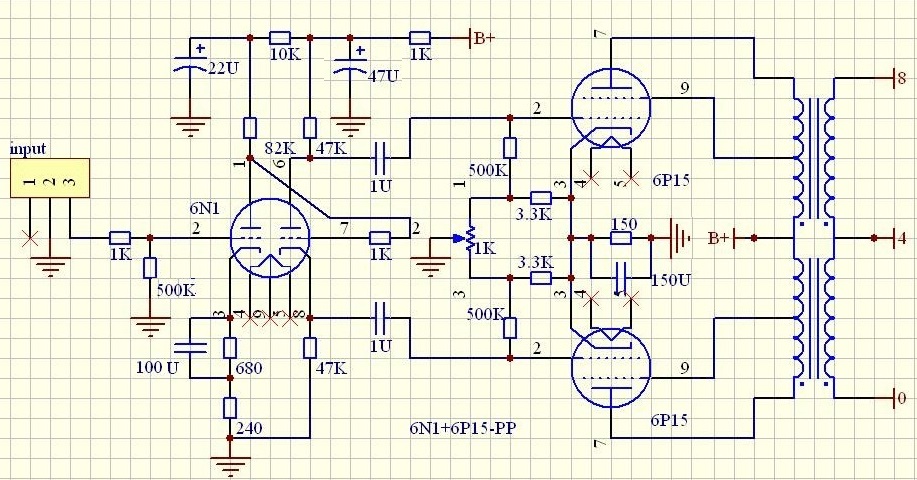

6P15甲类推挽功率放大器电路图：
6N1 6P15 PP.jpg

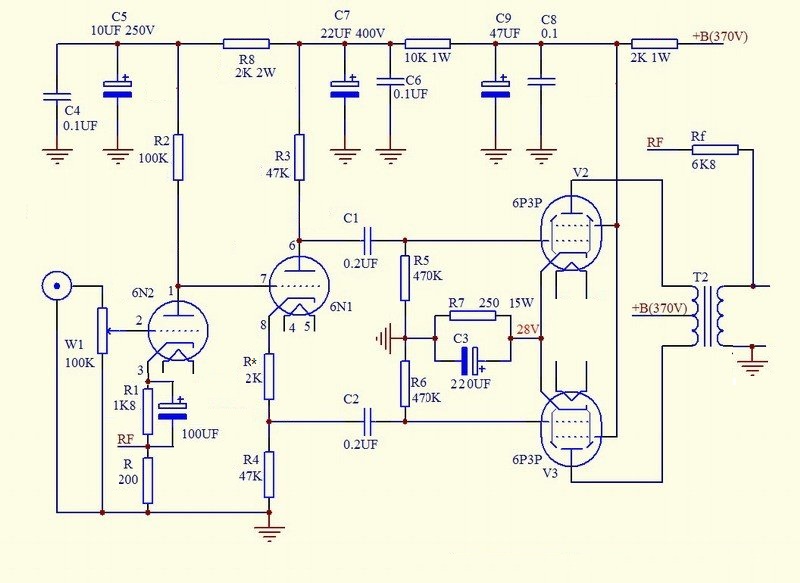

6P3P甲类推挽功率放大器电路图：

椰风海韵 · 发表于 2021-6-23 10:21:57

香颂 · 发表于 2021-6-23 10:27:39

本帖最后由香颂于 2021-6-23 11:00 编辑

6F2 FU32 PP.gif

此图流传甚广，应用时请修改为适合自己的参数。
FU32也可以用FM30T代替。

香颂 · 发表于 2021-6-23 11:02:23

FU32和FM30T的屏耗都是7.5W+7.5W
FM30与FM30T不同，FM30参数接近FU29。

香颂 · 发表于 2021-6-24 07:38:36

本帖最后由香颂于 2021-6-26 07:30 编辑

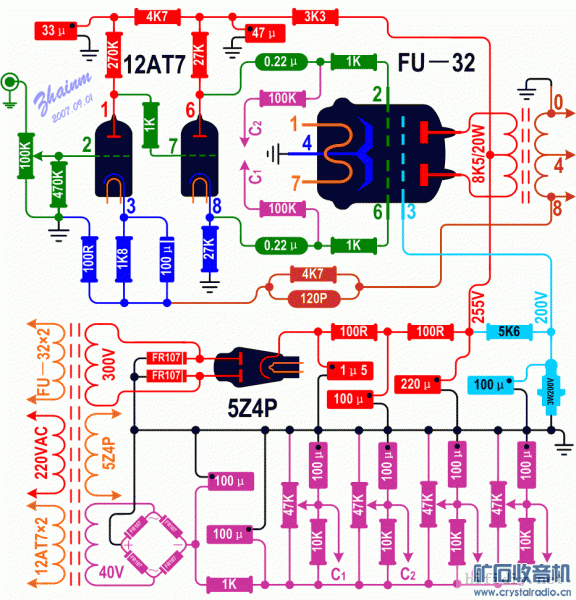

12AT7 FU32PP.png

香颂 · 发表于 2021-6-24 07:40:06

香颂 · 发表于 2021-6-24 07:41:01

无想牧歌 · 发表于 2021-12-16 17:12:46

无想牧歌 · 发表于 2021-12-16 17:16:03

无想牧歌 · 发表于 2021-12-16 17:18:48
