6SQ7GT推三极管接法6P12P单端胆机

布朗早春

6SQ7GT有着细腻娇艳的声音，用来推6P12P制作单端胆机是个不错的选择。
6P12P及其兄弟6P13P原均设计为电视视频部分使用，性能相当强悍，灯丝功率都要比一般的同屏耗音频管大。当此两管接成三极管时阻抗很低，线性也有很大的改善。

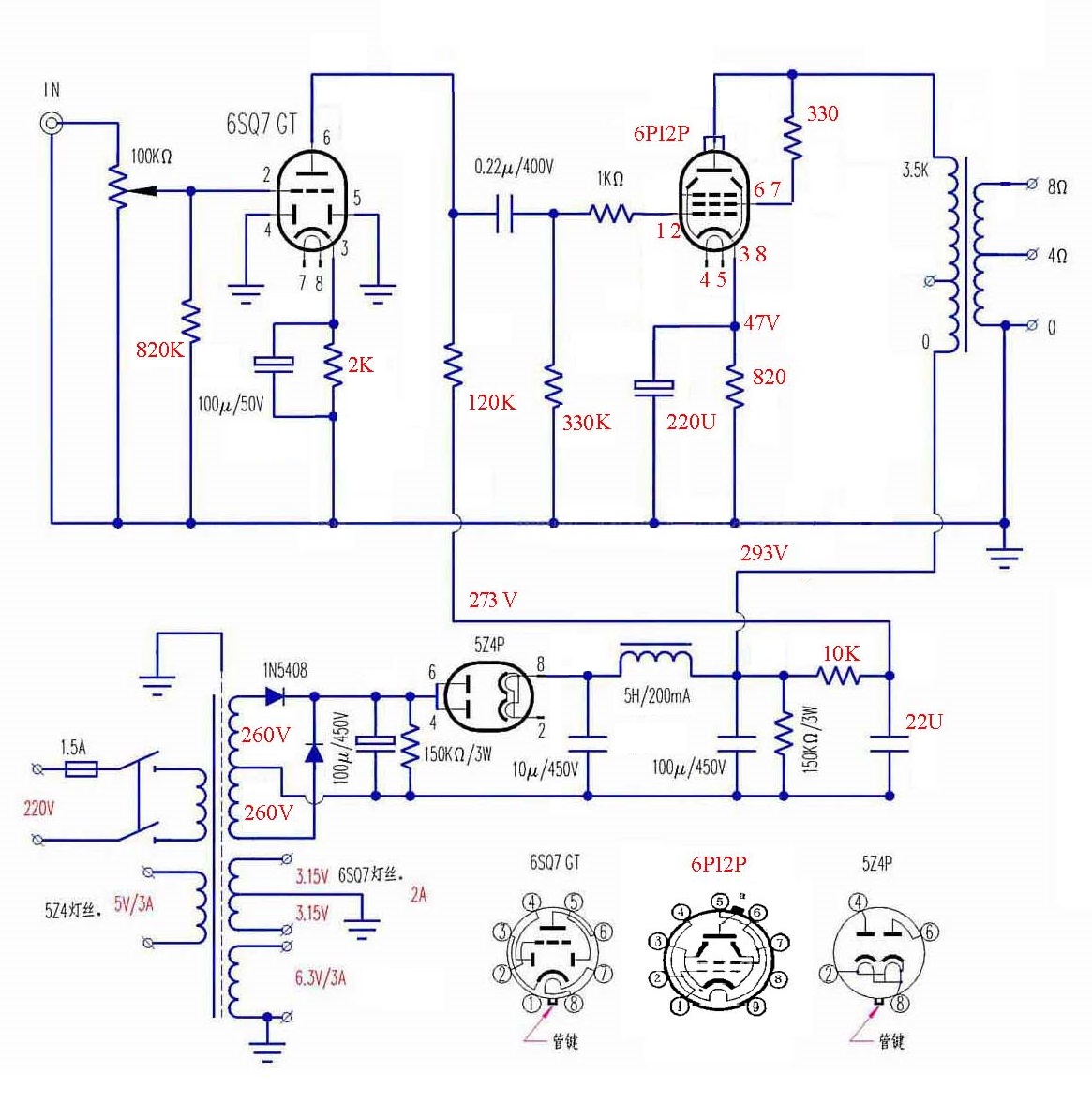

下图为6SQ7GT推三极管接法6P12P单端电路图：



图中高压供电为260V，如果想尝试将6P12P超屏耗使用，可选290V供电，并适当调节6P12P的阴极电阻，使6P12P的屏流在60-70mA之间，具体的工作点可参照三极管接法6P12P的特性曲线拟定。
此电路也可以局部修改后用于三极管接法的6P13P单端，此两管的特点都是声音稍有点瘦硬，但高低频都不错，制作时应尽量采用厚声元件来搭配。
6P12P为大九脚管座，不是很多见，6P13P为大八脚管座。

香颂

附个三极管接法PL504的特性曲线，不过这个图的参考意义不大，屏压范围过小。

香颂

6P12P/6P13P声音稍硬，用于制作推挽不错。

香颂

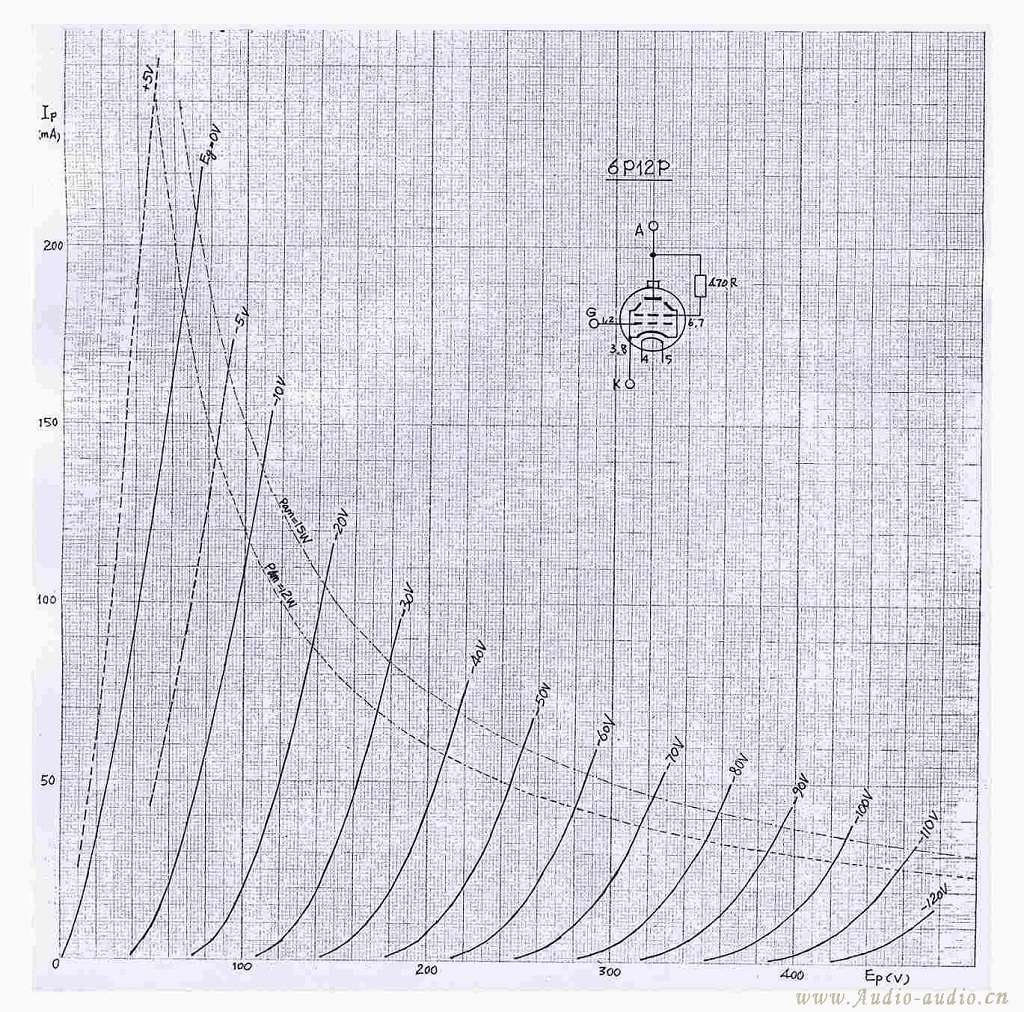

隔壁坛实测的6P12P三极管接法特性曲线


隔壁坛实测的6P12P三极管接法特性曲线6P13P

6P12P和6P13是最低价的优秀管子，做好了不比6P3P差。屏压360V，廉栅稳压190～210V，RL P~P 4.5K-5K，推挽输出功率约30～33W，G1负25～26V，0信号时屏流取每只管30mA(AB2推挽)，最大信号电流每管达82ma左右。
ROE声音软，适合声音硬的管子，也许放在6P12P/6P13P上不错。

香颂

有文章说从第二栅输入信号，第一栅偏置的帘入接法线性很好，国外功率更大的类似管EL509很火爆。
附相关电路图：

以德服人

老南京6SQ7GT输出20V峰—峰以下，可以选0.5毫安工作区间，35V峰—-峰或者高些，须选择1毫安工作区间，或电流更大些，以便有大的电压输出。
注意！1脚接地，两只二极管4，5脚也同时接地，能有效的降低噪声 。
