很有特色的宝尔真2A3推805电路图

26 主题	90 帖子	303 积分

Rank: 3 Rank: 3

积分: 303

发消息

发表于 2021-4-23 18:16:55 | 显示全部楼层 |阅读模式

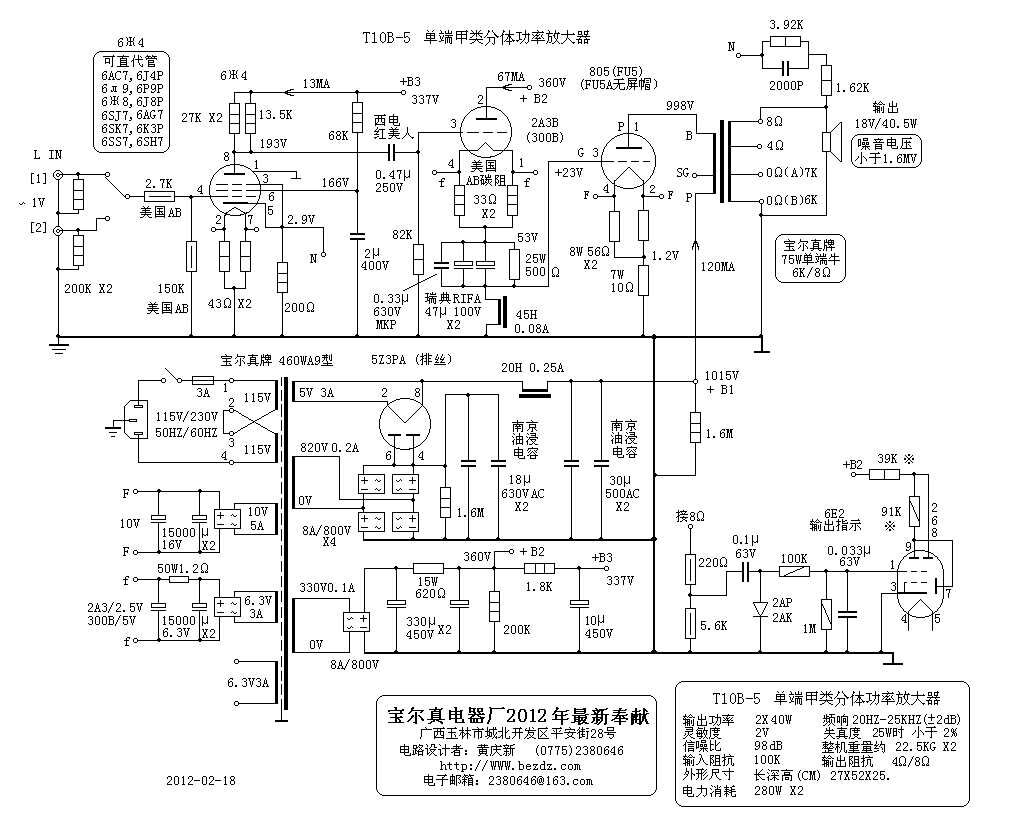

宝尔真2A3推805电路图如下：
宝尔真2A3 805SE.jpg

宝尔真2A3 805SE.jpg

回复

使用道具举报

26 主题	90 帖子	303 积分

Rank: 3 Rank: 3

积分: 303

发消息

楼主| 发表于 2021-4-23 18:18:17 | 显示全部楼层

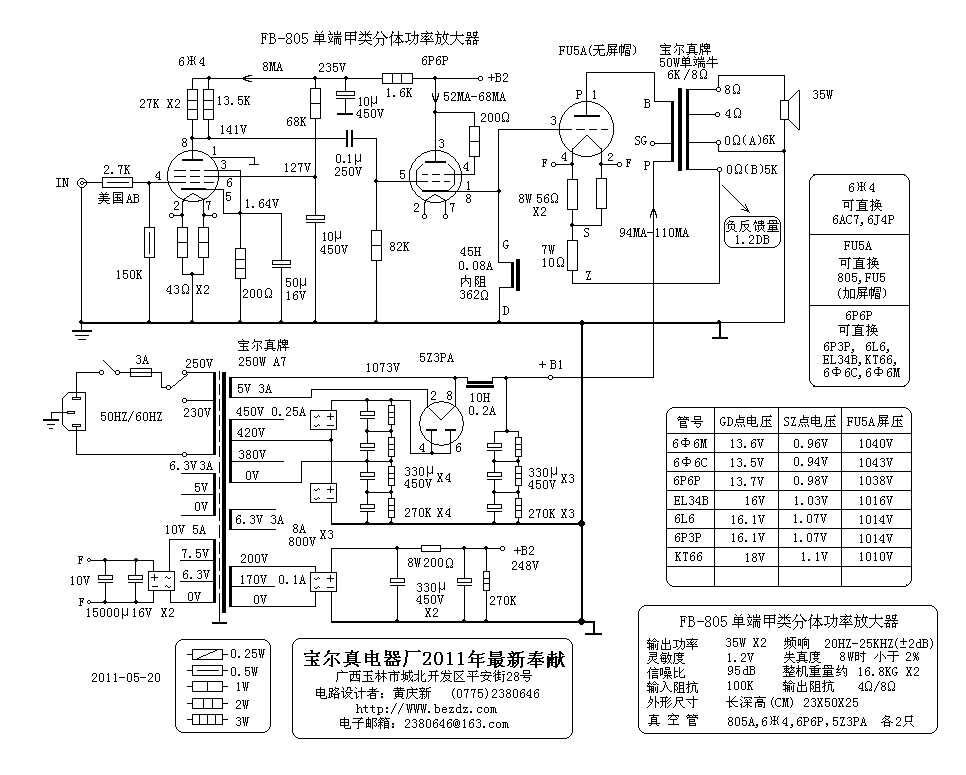

宝尔真6P6P推805电路图：


回复

使用道具举报

26 主题	90 帖子	303 积分

Rank: 3 Rank: 3

积分: 303

发消息

楼主| 发表于 2021-4-23 18:19:34 | 显示全部楼层

宝尔真845 211单端电路图：


回复

使用道具举报
