6au6（6j4）推2a3单端制作

secaizhishen · 发表于 2021-5-19 14:58:37

本帖先附6au6及2a3针脚及其参数

secaizhishen · 发表于 2021-5-19 15:01:43

本帖最后由 secaizhishen 于 2021-5-20 17:34 编辑

参考图纸6au6推300b 做其相应改动
电源部分采用阻容式滤波电路第一极为油浸式启动电容

secaizhishen · 发表于 2021-5-19 15:03:41

再此声明，本贴由pchifi论坛本人板砖发帖胆机制作为本人制作
技术指导由pchifi论坛qq群群主提供支持
切勿用于商业

secaizhishen · 发表于 2021-5-19 16:07:49

本帖最后由 secaizhishen 于 2021-5-19 17:32 编辑

内部做工如下电容依旧，阴极电容选用bc021系列电容，滤波威世100uf450v 耦合依旧便宜好声0.22ufcde耦合电容

secaizhishen · 发表于 2021-5-19 17:43:17

整机底噪处理的比较好，几乎没有，在无音频输入时候底噪声音也并不大电子管采用rca的6au6 与国产的6j4基本通用，由于客户预算 2a3采用了林赖之音2a3b

此时通报某宝商家无良行为某乡美电子管购买电子管2a3c 发货是2a3b 商家无解释运输过程中一只管子死了商家补货又一次发错给的解释是两只一样 2a3b和c一样？多花了c的钱
此时经过各大烧友群反应，此家店铺经常挂羊头卖狗肉，已有多人在此翻车，甚至很多是印刷作假成的进口管子。在此给各位朋友提醒，购买请慎重。

secaizhishen · 发表于 2021-5-19 17:46:33

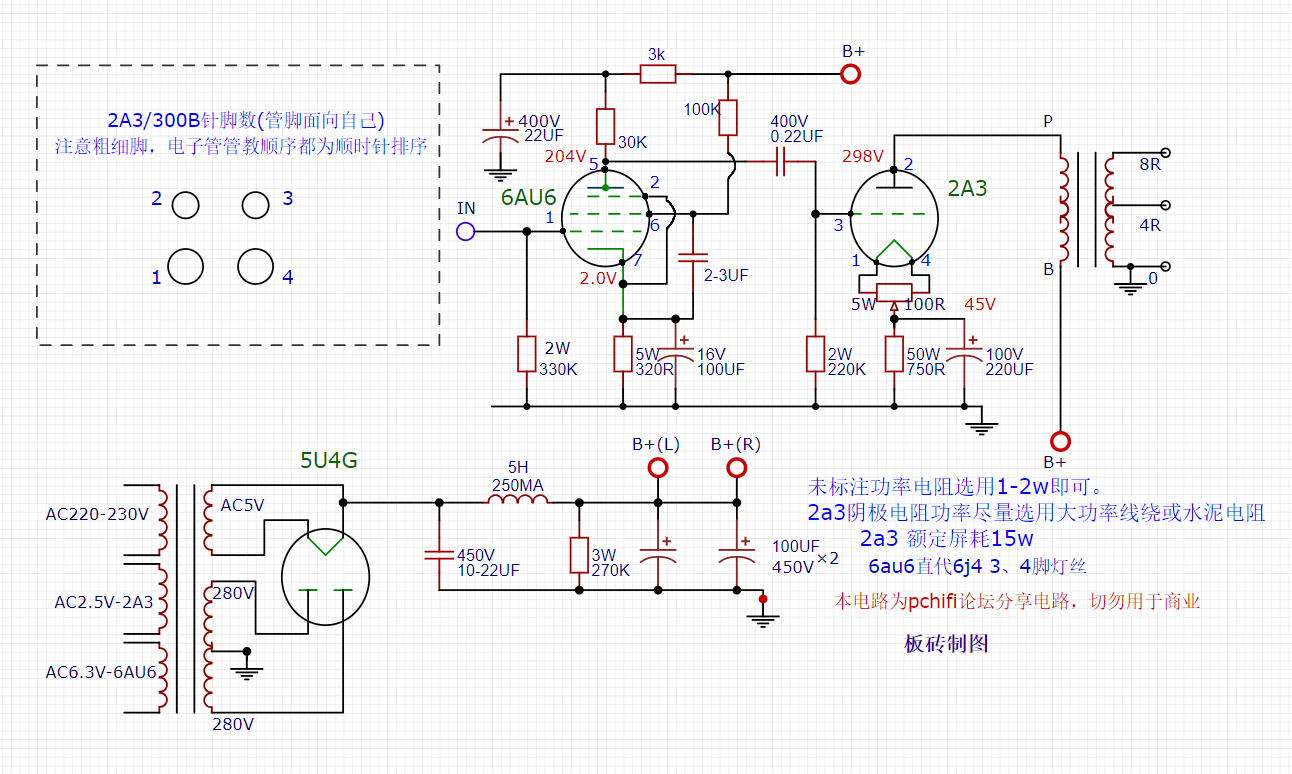

公布最终图纸

secaizhishen · 发表于 2021-5-19 17:57:25

制作工程中，很奇怪的一点 2a3阴极功率算下来应该在3w左右  但实际上10w电阻远远不够发热严重  在换了25w铝壳后发热依旧严重，开始怀疑是铝壳电阻是假的，拆开后并不然。  在换了50w水泥电阻后，各项工作点正常，运行稳定。虽然也会发热，30分钟温度在40℃左右，
这真是笔者从始以来最大的一次连续翻车。小问题在此不表。换好后通电另一个声道，结果两边工作点严重不符，又一次翻车。阴极电压开机100v＋  然后趋于正常，50w水泥继续严重发热.电压由正常的45v短时间内持续飙升。马上断电检查，发现这一声道没焊栅漏电阻。愚蠢的错误。
在这种阴极电压严重不对的情况下，应着重检查栅极部分。此现象多出现于耦合电容漏电。
经排除问题后，左右声道工作状态正常
开机时喇叭会有一定的冲击声（并不大）。这也是直热管的通病。如果发现冲击声过大，喇叭盆开始上下抖动，就需要着重检查电路，这一定是出了问题

secaizhishen · 发表于 2021-5-19 19:43:04

secaizhishen 发表于 2021-5-19 17:46
公布最终图纸

有需要做图纸的同学自行下载eda 可以在本qq群艾特我要eda电子管专用模板素材

secaizhishen · 发表于 2021-5-19 19:50:37

变压器依旧推荐某海家变压器这个图纸中的电源牛我选择了其他家，灯丝2a3电压2.5这个要注意  灯丝平衡电位器左右两脚连灯丝供电和电子管灯丝  中间脚连阴极对地电容及电阻
在胆机中阴极电容及耦合电容对音质音色影响极大  选择bc021系列原因是不贵声音不错  cde耦合是经过我多次测试中得出的  在之前的帖子也经常提到过
选择某海家变压器原因是便宜性价比应该是某宝中最高的声音也不错
当然也可以定制  在这一套中成本总共在3000块很多地方都被严重阉割  这也属实是无奈之举，毕竟客户预算有限嘛
对于阴极电阻和耦合电阻的选择各位烧友也可在这里评论出您最推荐具有高性价比的电容我也会买来尝试给大家做一系列的个人听感评论
