2J27S直热式前级放大电路

CHANSON

1、电路特点　　
　　放大器由通信专用五极管2J27S组成，电路见图。2J27S是上世纪六十年代北京生产的仿苏管，与苏制2)K27完全相同。选用2J27S的理由是2J27S为五极管且三个栅极都有独立的引出端，在外电路可接成低μ三极管（G2、G3与极板相连），此时三极接法μ=17.4，R1=8kΩ。也可将G1、G2相连作为控制栅极，G3与板极相连形成高μ三极管μ≈50，Ri=70kΩ。2J27S为八脚锁式管，铝制外屏蔽壳，通过锁匙接地，内屏蔽由(2)、(6)脚引出，其电极结构精密、牢固，为直热管中MIC效应最小者，且有较好的屏蔽作用。2J27S五极管放大状态等效电阻为6kΩ，也优于其他直热管，对放大器低噪声极为有利。本机中将ZJ27S接成低μ三极管，有极佳的线性。

　　上图的放大电路中，2J27S采用固定栅负压，当板压为100V左右时，栅负压选其特性曲线的中点约为-4.5 ~-5V。灯丝采用稳压宜流供电，用100Ω电阻调整中点作为“阴极”接地点，避免灯丝直流供电导致灯丝发射电子的不平衡。
　　音量控制电位器是最大的噪声源，使用日久产生接触不良的杂音。特别是在低电平输入的弱音状态，碳膜电位器与触点间的非线性导电还会产生特有的失真，使弱音发哑。为此本机采用24位开关式音量衰减器控制音量。
　　放大器板极负载电阻Ra取8.2kΩ，因而本级增益K=μxRa/Ra+Ri=17x8.2k/8,2k+8k≈8.7倍约为18dB。增益稍高，可补偿电子管参数误差和μ值计算误差导致增益降低。8.2kΩ的Ra使本级影响可延伸到10Hz～160kHz-ldB，以保证高分辨率低失真。
　　本机电源设计是直热管输出低噪音的关键，2.2V灯丝供电采用三端可调稳压输出。大干80dB的纹波抑制比使灯丝电压纹渡极小且电压稳定。板极供电采用6Z4胆整流以避免半导体二极管产生的关断尖脉冲噪声，电路采用高B达林顿三极管BU806和充气稳压管VR150(WY4P)组成电子稳压器，得到极低纹波的稳定DC电压。
　　2、元器件选择和调试
　　2J275管座难觅，可用纸胶板和普通小七脚管座的接触片自制。锁式定位孔不必做接地接触片，插入管子后以铜制卡箍接地即可，管座(2)、(6)脚相连作为本级接地点，放大器所有接地点在此一点接地与B一相连接。
　　电源变压器可用22mmx25mm EI铁芯自绕，初、次级间必须加入0.05mm厚铜片隔离，引出一端接地。
　　灯丝稳压器调整时可用39Ω 1W电阻作为假负载，调整1kΩ电位器使输出电压为2.2V，可稍低（如2V），然后接入2J27S的灯丝再微调为2.2V。为便于精细调整。1kΩ电位器可用330Ω电位器（输出2.2V时只需电位器调到160Ω左右）。直热管灯丝在受外振动时会产生抖动，灯丝的位移产生电子放射的变动，从而形成MIC效应，灯丝电流越小，灯丝越细，MIC效应也越严重。最严重时会发生机震。
　　2J27S MIC效应较小但用笔轻敲管壳仍有明显的咚咚声，避免机子振动产生噪声可在管座与底板间加入橡皮减振垫。

CHANSON

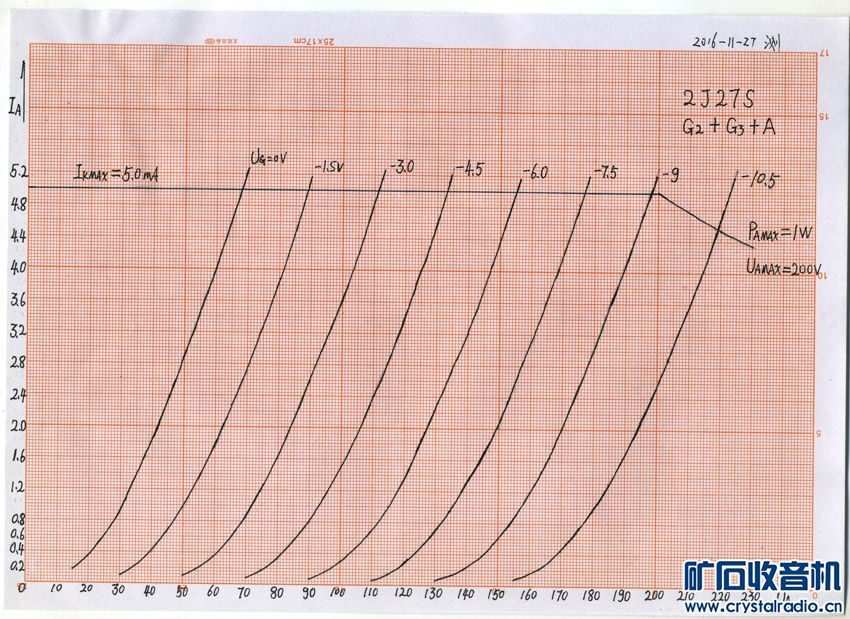

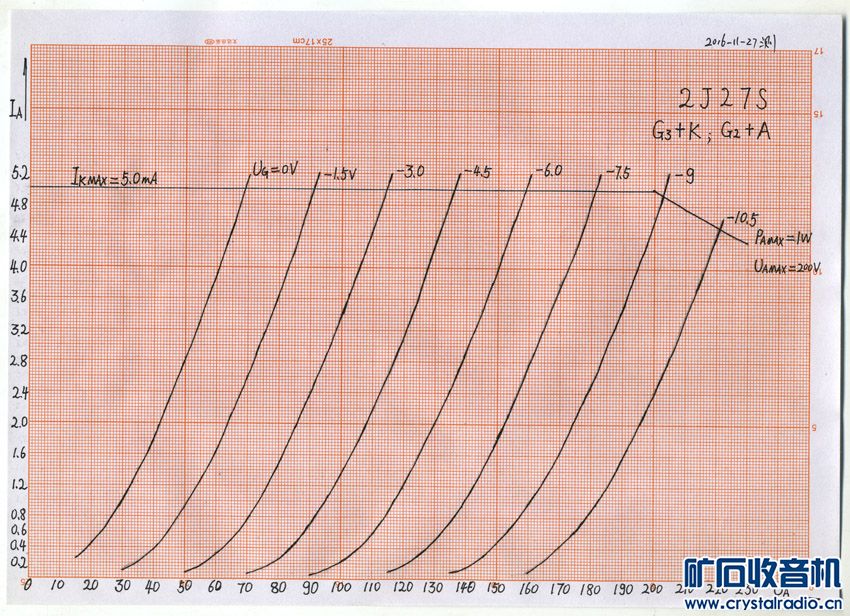

海河大佬测量得到的两种2J27S三极管接法特性曲线

断桥残雪

这管子的2脚、6脚是内部屏蔽，一点要连接后再与锁式管座的中心片相通，然后接地。管子外面包围的铝壳一定不要弄下去，那是外层屏蔽。
