电压增益的计算方法及应用

secaizhishen · 发表于 2022-4-12 03:42:37

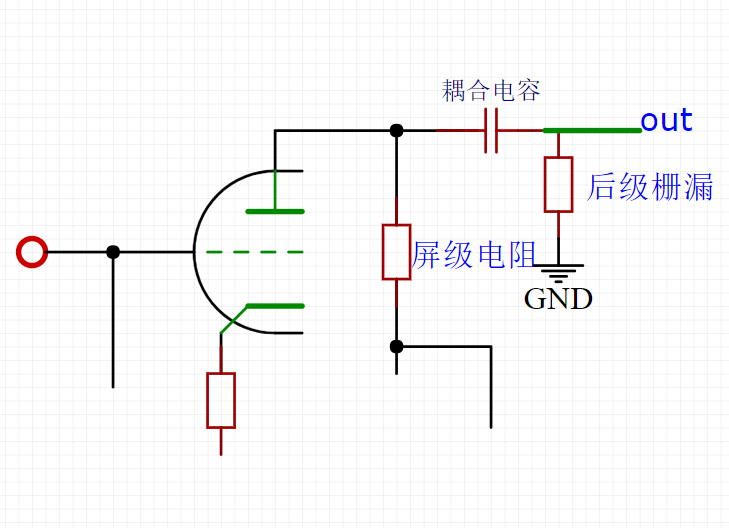

参考单位：电压增益Go                三极管放大系数U             三极管内阻rp             五级管跨导gm
            屏级电阻Rp
            屏级负载电阻RL
            阴极电阻Rk
            阴极电容Ck
            耦合电容Cc
            后级栅漏电阻Rg·

secaizhishen · 发表于 2022-4-12 03:58:30

基本公式：
屏级负载电阻＝（屏级电阻×后级栅漏电阻）÷（屏级电阻+后级栅漏电阻）

三极管电压增益＝（屏级负载电阻×电子管放大倍数）÷（电子管内阻×屏级负载电阻）
五级管电压增益＝五级管跨导×屏级负载电阻

电压增益＝输出电压÷输入电压

secaizhishen · 发表于 2022-4-12 04:01:54

输入电压选择参考：
cd≈1-2v
手机≈ 0.5-0.3v
前级输出-按实际电路而定

-----设计线路按输入电压1v标准计算

secaizhishen · 发表于 2022-4-12 04:08:00

实际应用：
例后级栅级负压为10v ，前级推动电压（既：前级管输出电压）应接近后级负压
推动电压超过后级负压则过载失真，低于后级负压过大则推动不足
实际调试中应参考电压增益计算出前级的推动输出电压
通过调整屏流及负载电阻以改变电子管的工作状态，进而改变电压增益

注：当加入反馈时，增益降低

secaizhishen · 发表于 2022-4-12 04:24:37

对于电子管电路中，屏级电阻决定了增益大小，其屏级电阻越大增益越大，但其过度增加屏级电阻其放大倍数不会随之增大。
且增大屏级电阻，屏级中的直流压降也随之加大，因此过度增加屏级电阻对其毫无意义。
因此屏级电阻应合理选择
其实际选择阻值可参考如下
高u管70~100 阻值为放大倍数的1-4倍kr
低u管 10~20 阻值为放大倍数1~20倍kr
中u管 20~70 阻值为放大倍数的2~20倍kr

其实际可见后级栅漏阻值选择多在270k~470k
例KT88在实际中较为特殊栅漏电阻不得大于220k 多采用100~200kr

secaizhishen · 发表于 2022-4-12 04:31:41

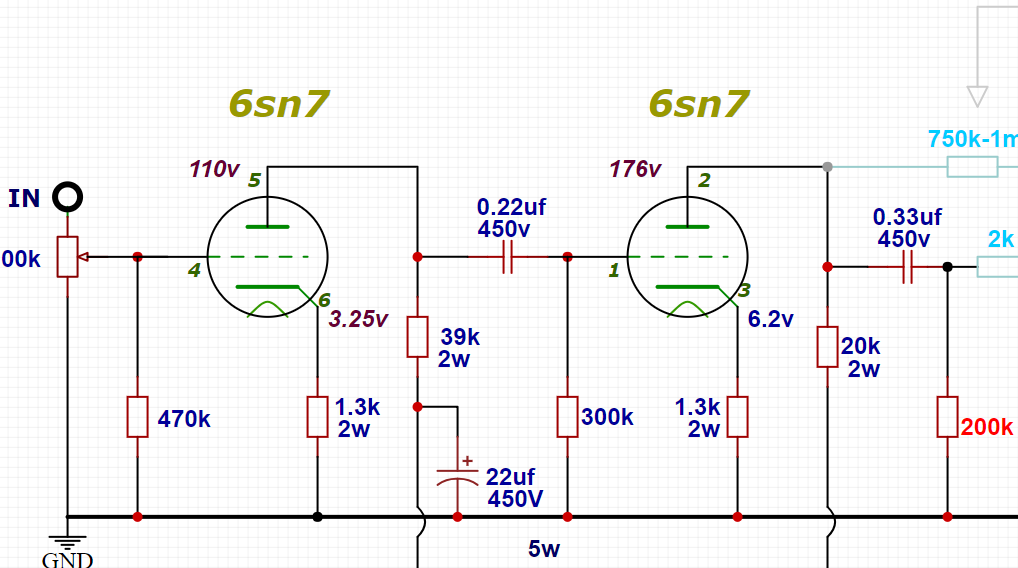

前级为多级放大的阻容耦合放大线路中，例如2/1 6sn7推2/1 6sn7 前级电路
实际总增益应＝第一级增益×第二级增益。
而不是相加关系，实际电路中，采用这种方式的设计中，应保证第一级增益较高的设定，一级拉满，二级相应调整。

secaizhishen · 发表于 2022-4-12 04:33:43


secaizhishen · 发表于 2022-4-12 04:35:28

本帖最后由 secaizhishen 于 2022-4-12 04:50 编辑

总结：1电压增益的计算在实际电路中的调试及电路设计中尤为重要       2应参考理论支撑，合理安排设置电路中各元件的参数
      3应用电压增益理论需结合电子管三大重要参数既：在实际电路中电子管的内阻Ri.跨导S.放大系数U
      4应辩证设置增益，根据音源输出电平更改调整其工作状态，或改进输入部分降低或增加其输入电平

               作者：pchifi论坛长春板砖HiFi胆机工作室  2022.4.12

KKE · 发表于 2022-6-24 15:52:05

"三极管电压增益＝（屏级负载电阻×电子管放大倍数）÷（电子管内阻×屏级负载电阻）"
---这个公式有问题

NATURAL · 发表于 2023-7-9 21:32:05

楼主将电路的电压增益和电路的实际放大倍数概念搞混了
